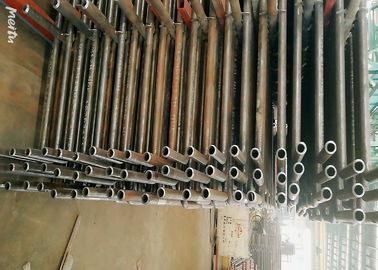

Pièces surchauffeur de chaudière de rendement élevé et norme du réchauffeur ASME
Détails du produit
| Application: | Centrale et industrie | Carburant de chaudière: | Chaleur de charbon/gaz/à charbon/eau |
|---|---|---|---|
| Mot-clé: | Tube de surchauffeur de chaudière | Emballage: | Emballage navigable |
| Nom de produit: | Tube de surchauffeur | Préparation de surface: | Peint |
| Mettre en évidence |
surchauffeur de convection,surchauffeur dans la chaudière |
||
Description du produit
Pièces de chaudière de Superheater&Reheater d'efficacité de taille, usine de service/de centrale utilisant, norme d'ASME
Description de produit
Un surchauffeur est un dispositif utilisé pour convertir la vapeur saturée ou la vapeur saturée en vapeur surchauffée ou vapeur sèche. Il est employé dans des centrales. Des surchauffeurs sont utilisés dans des machines à vapeur ou dans les processus, tels que la reformation de vapeur. Il y a trois types de surchauffeurs : rayonnant, convection, et séparément mis le feu. Un surchauffeur peut varier dans la taille de quelques dizaines de pieds à plusieurs centaines de pieds (quelques mètres à environ cent mètres).
Les réchauffeurs sont identiques comme surchauffeurs mais en tant que leur sortie la température est un peu moins que les surchauffeurs et leur pression est 20%-25% moins que le surchauffeur, ils peut tenir moins d'alliages matériels de qualité.
Détails
• La surchauffe soulève la performance globale aussi bien qu'évite trop de condensation à de dernières étapes de la turbine qui évite l'érosion de lame.
• La chaleur de gaz de combustion de four est utilisée pour le retrait de l'humidité de la vapeur et pour surchauffer la vapeur.
• Les surchauffeurs ont ususlly plusieurs circuits de tube parallèlement à un ou plusieurs courbures de retour, reliées entre les en-têtes.
• La chaleur des gaz chauds à la vapeur dans le surperheater est transférée à températures élevées.
• Par conséquent la section promary du surchauffeur est arrangée dans le contre-courant et la section secondaire dans le flux parallèle pour réduire le temp.stressing du mur de tube.
Différences
| Type | Avantages | Inconvénients | Méthode de soutènement |
| de type pendant | appui 1.Firm structurel | 1. Blocage d'écoulement par la reprise lente condensée des besoins de la vapeur 2. pour purger l'eau qui s'accumule au fond. | soutenu d'en haut |
| de type inversé | drainage 1.Proper de la vapeur condensée | 1. Manquez de la rigidité structurelle, particulièrement dans l'écoulement à grande vitesse de gaz | Soutenu de dessous |
| De type horizontal |
1. Drainage approprié 2. Bonne rigidité structurelle. |
1. Ils ne regardent pas le flam directement ainsi ils sont principalement du type convecteur | Habituellement soutenu dans le gaz vertical canalise parallèle au four principal. |
Critères de fabrication et d'acceptation
JB/T1611 « spécification technique pour la fabrication des tuyaux de chaudière. »
« États techniques d'essai de pression de la chaudière JB/T1612. »
JB/T1613 « spécification technique pour la soudure des pièces de pression de chaudière. »
JB/T1615 " spécification technique pour la peinture et l'emballage de la chaudière. »
JB/T3375 « règles pour recevoir l'acceptation des matériaux pour la construction de chaudière. »
Fonctions
Les fonctions du surchauffeur en tant que ci-dessous :
1. Le tambour de vapeur saturée sèche pour faire plus loin le chauffage de vapeur surchauffée. Quand la soude coexister, la soude chauffant le mélange, s'ajoutent la chaleur peut seulement être employée pour transformer le de seltz l'eau s'évaporer en vapeur dans le mélange, et ne peut pas faire la température de vapeur de la vapeur surchauffée. Pour obtenir à la vapeur surchauffée, la méthode utilisée généralement est de cuire à la vapeur séparé du mélange de la soude, pour son autre chauffage, accomplissent des composants de cette tâche deviennent le surchauffeur.
2.reduce la température de la fumée, récupèrent la chaleur dans la fumée, améliorent l'efficacité de chaudière.
Le réchauffeur est un genre de surchauffeur de vapeur qui réchauffe la vapeur à basse pression qui a effectué le travail et atteint une certaine température. Le rôle du réchauffeur autre améliore l'efficacité thermique de la circulation de centrale, et fait la température de vapeur de la lame de phase finale de la turbine à vapeur commandée dans la marge permise.
1, le rôle du réchauffeur, est d'effectuer un certain travail dans la vapeur à haute pression de cylindre de turbine à vapeur, de nouveau à la chaudière pour le réchauffage. Alors il est renvoyé aux cylindres de pression moyenne et basse de la turbine pour continuer le travail.
2. Rencontrez les paramètres de l'installation de réchauffeur : afin d'améliorer l'efficacité de cycle de l'unité, pour augmenter seulement la pression de vapeur et pour ne pas augmenter la température, fera l'humidité d'échappement de turbine à vapeur est trop haute, affectant la sécurité de la turbine à vapeur. Un accroissement plus ultérieur de la température de vapeur est limité par les caractéristiques et le coût à hautes températures d'acier. Utilisant le cycle de réchauffage, la baisse utile d'enthalpie de la vapeur dans les augmentations de turbine à vapeur, qui peuvent plus loin améliorer l'efficacité de cycle (le réchauffage primaire peut améliorer l'efficacité de cycle par 4%-6%, réchauffage secondaire peut augmenter environ de 2%), en outre, l'humidité d'échappement peut être sensiblement réduite.
Certifications
Introduction de société
Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
1. aire de fabrication de 200 000 mètres carrés
2. 150 ingénieurs
3. 600 soudeuses codées
4. 60 inspecteurs autorisés (instructeurs de niveau-III de NDT)
5. permis de classe-Un pour la chaudière de conception et de fabrication
6. système de qualité de 9001:2008 d'OIN
7. certificat d'ASME des chaudières de puissance
8. ASME autorisation de timbre de “S”, de “U” et de NOTA:
