Le produit présentent

Habituellement étendu verticalement sur la surface intérieure du mur de four, il est principalement employé pour absorber la chaleur rayonnante de la flamme et de la fumée à hautes températures dans le four. C'est le type principal de la surface de chauffage évaporative de la chaudière moderne et également de la partie de base de la boucle de circulation de l'eau de la chaudière. En raison du refroidissement et le rôle protecteur de mur de four, par conséquent le nom.

Les murs de refroidissement par eau ont été à l'origine conçus pour ne pas être chauffés, mais pour refroidir le four de sorte qu'il ne soit pas endommagé à températures élevées. Plus tard, en raison de sa bonne fonction d'échange thermique, a graduellement remplacé le tambour pour devenir les parties de chauffage principales de la chaudière.

Près de la vue du mur de l'eau

Près de la vue du mur de l'eau

Une surface de chauffage évaporative composée de beaucoup de tuyaux parallèles est arrangée sur le mur intérieur du four de chaudière. Le rôle du mur de l'eau est d'absorber la chaleur rayonnante de la flamme ou de la fumée à hautes températures dans le four, de produire de la vapeur ou de l'eau chaude dans le tuyau, réduire la température du mur de four, et protège le mur de four. Dans la chaudière de grande capacité, la température de flamme est très haute et l'intensité du rayonnement thermique est très haute. La chaudière contient 40 à 50 pour cent ou plus de la chaleur absorbée par le mur de l'eau. Excepté quelques chaudières de petite capacité, les chaudières aquatubulaires modernes utilisent des murs de refroidissement par l'eau As la surface de chauffage évaporative principale.

Paramètre

La fonction principale des panneaux de mur de l'eau dans la chaudière est d'absorber la chaleur produite par la flamme ou la conduite à hautes températures et de produire de la vapeur ou de l'eau chaude dans des tubes, par conséquent de réduire la température dans la chambre.

Types

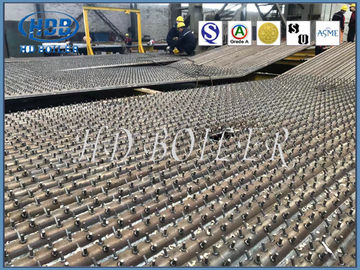

Selon le type de structure, il y a principalement trois types : type léger de tube, type de membrane et type perçant de tube. Le mur de l'eau du tuyau léger se compose de rangée entière des tuyaux d'acier sans couture, et la structure est la plus simple. Le mur de refroidissement par l'eau de membrane est soudé ensemble par le soudage par points de beaucoup de tubes d'aileron roulés de mur de refroidissement par l'eau, lui faisant une surface scellée de chauffage de composé, qui peut non seulement améliorer l'étanchéité d'air du four, réduire la fuite d'air, mais protéger également mieux le mur de four, faisant le poids du mur de four réduit et de la structure a simplifié. Le mur de refroidissement par eau du tube perçant est soudé sur le tuyau de mur de refroidissement par eau avec beaucoup de goupilles de 20 | 25mm dans la longueur et 6 | 12mm de diamètre, et alors enduit des plastiques réfractaires de chromite pour réduire l'absorption de la chaleur de la pièce de mur de refroidissement par eau et pour augmenter la température de la zone de combustion. Il convient aux occasions où l'allumage de carburant est particulièrement difficile ou à quelques fours liquides de décharge de scories. Selon la position de disposition, il y a deux genres de type de type de mur et de cloison de séparation (c'est-à-dire, les deux côtés sont chauffés). L'ancien est en grande partie enfoncé dans le mur intérieur du mur de four, avec l'une chaleur de absorption de côté. La majeure partie de ce dernier est installée au milieu du grand four de chaudière, divisant le four entier en deux parts distinctes, deux côtés de chauffage.

Certifications

La chaudière de HD offre un meilleur dans l'installation de classe, incluant

• Aire de fabrication de 200 000 mètres carrés
• 150 ingénieurs
• 600 soudeuses codées
• 60 inspecteurs autorisés (instructeurs y compris de niveau-lll de NDT)
• Catégorie-ALicenses pour la chaudière de conception et de fabrication (publiée par l'administration d'État de la surveillance et de l'inspection de qualité)
• Système de qualité de 90001:2008 d'OIN
• Certificat d'ASME de chaudière de service
• S d'ASME “, autorisation de timbre de “U” et de NOTA:
