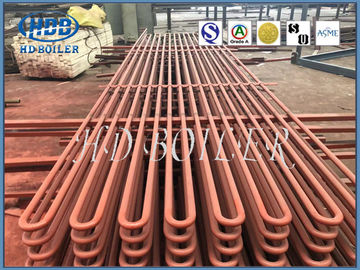

La chaudière standard d'échange thermique de surchauffeur et de réchauffeur d'ASME partie le rendement élevé

La chaudière standard d'échange thermique de surchauffeur et de réchauffeur d'ASME partie le rendement élevé

Lancement de produit

Le réchauffeur est essentiellement un genre de surchauffeur de vapeur qui réchauffe la vapeur à basse pression qui a été exagérée et atteint une certaine température. Le réchauffeur autre améliore l'efficacité de la chaleur de la circulation de centrale et commande la température de vapeur de la lame de phase finale de la turbine à vapeur dans la marge permise. Un réchauffeur est un appareil de chauffage qui convertit la vapeur d'une turbine à vapeur en vapeur surchauffée. Il y a deux fonctions de réchauffeur. On est de réduire l'humidité de la vapeur d'eau, qui est utile de protéger la lame de turbine de turbines. En second lieu, l'efficacité interne relative et l'efficacité interne absolue peuvent être améliorées.

Le type favorise la méthode de soutènement d'inconvénients :

de type pendant

Détails

Structure de conception

1. vapeur saturée de chauffage, la température jusqu'à 900 degrés C.

2. rendement élevé, >90%.

3. chauffage à grande vitesse.

4. conception avec l'acier inoxydable.

5. la longue vie de service d'esthétique industrielle, 15 ans.

Fonction de produit

Afin d'améliorer l'efficacité de la chaleur de grands ensembles se produisants, le cycle de réchauffage intermédiaire est très utilisé. La vapeur principale sortant du surchauffeur de chaudière est envoyée au réchauffeur pour augmenter la température après que le travail soit effectué dans le cylindre à haute pression de la turbine à vapeur. Alors elle est envoyée au cylindre moyen de pression de la turbine à vapeur pour continuer l'expansion et le travail. Quelques grandes unités, après que le cylindre moyen de pression la vapeur d'échappement de nouveau au chauffage de chaudière, connu sous le nom de cycle de réchauffage deux intermédiaire, peuvent être efficacité relativement améliorée de circulation environ des bancs d'essai 2%.Some adoptent même trois cycles de réchauffage. Après le cycle de réchauffage est adopté, le système thermique, l'ajustement de structure et d'opération du dispositif de turbine à vapeur de chaudière et deviennent complexe et les augmentations de coût, ainsi il est adopté dans les unités se produisantes de plus de 100 mégawatts, habituellement seulement réchauffage une fois intermédiaire est employés.

Caractéristiques du produit

La résistance d'écoulement de vapeur dans le système de réchauffage a un plus grand impact sur l'efficacité thermique du cycle de l'unité, qui diminue de 0,2 | 0,3% pour chaque augmentation de 0,1 MPA de résistance. Par conséquent, de plus grands diamètres de tuyau (42 | 60 millimètres) et taux d'écoulement de la masse inférieur de vapeur (250 | 400 kilogrammes (mètre 2· le S.) sont utilisé généralement pour commander la résistance de corps de réchauffeur pour ne pas dépasser 5-7% de sa pression de vapeur d'admission. La pression de la vapeur réchauffée est inférieure à celle de la vapeur principale, et le transfert de chaleur de convection de la vapeur à l'intérieur du tuyau est pauvre au mur de tuyau. Par conséquent, la température en métal du mur de tuyau est plus haute, et un meilleur acier à hautes températures devrait être adopté, et même de l'acier austénitique de nickel de chrome devrait être adopté. La température de réchauffer la vapeur peut être ajustée (voir la régulation de la température de vapeur de la chaudière).
