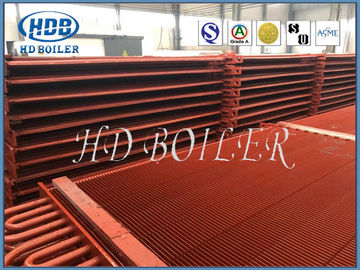

Échangeur de chaleur d'économiseur de chaudière de tube à ailettes de H Industrail utilisant la norme d'ASME

Échangeur de chaleur d'économiseur de chaudière de tube à ailettes de H Industrail utilisant la norme d'ASME

Description

Les deux ailerons du tube d'aileron en forme de h sont rectangulaires, presque carré, et la longueur latérale est environ deux fois celle du tube léger. Appartient à la surface la chauffage prolongée. Le tube d'aileron en forme de h adopte le procédé instantané de soudage par résistance, qui a le taux élevé de fusion de soudure, la force à haute résistance et la bonne conduction thermique. Le tube d'aileron en forme de h peut également être transformé en double-h » tube d'aileron de double-tube « , qui est de bonne rigidité et peut être appliqué dans le cas de plus longues rangées de tuyau.

Structure matérielle d'économiseur de tube à ailettes de la chaudière H

Se compose d'un sérieux des tubes d'aileron de H, des en-têtes de l'admission et du débouché, de la courbure, du cadre et d'autres auxiliaires.

Caractéristiques d'économiseur de tube à ailettes de la chaudière H

1). Ajoutez le secteur d'échange thermique et réduisez le nombre de tubes, pour augmenter également le secteur de section d'écoulement de vapeur pour réduire la vitesse et l'abrasion de vapeur.
2). Le type tube de H d'aileron peut être fait pour doubler le type tube d'aileron, rigidness élevé de H pour adapter la longue rangée de tube.
3). Le type économiseur de H d'aileron s'est chargé dans la ligne de transformer l'espace en beaucoup de petites zones, a fait la moyenne de la circulation d'air pour réduire l'abrasion.
4). Avec le canal droit pour gagner le meilleur effet de cendre-soufflement.
5). La structure compacte pour réduire le poids et pour réduire le coût de fabrication.

Caractéristiques

Avantages

1. Excellente résistance à l'usure

L'usage est principalement dû à l'impact et effet de coupure des particules grises sur le tuyau. L'usage est le plus grave autour du tuyau à un niveau de 30 degrés. Quand S1/d=S2/d=2, la quantité d'usage ici est 3 fois de la valeur moyenne.

En raison du changement de la direction de circulation d'air, la deuxième rangée a l'usage le plus grave. Quand S1/d=S2/d=2, la deuxième rangée est deux fois plus comme premier usage de rangée, et l'usage suivant de rangée est généralement 30% à 40% plus haut que la première rangée.

La disposition de la première rangée est identique que la disposition de la première rangée dans l'ordre. Dans les mêmes conditions, l'usage maximum du faisceau de tubes longitudinal est 3-4 fois moins que cela du faisceau de tubes bouleversé.

La vitesse d'abrasion du tuyau est directement proportionnelle au coefficient d'irrégularité de la vitesse KV3.33 de fumée, et est directement proportionnelle au coefficient d'irrégularité de la concentration Ku en cendres volantes.

L'économiseur de tube à ailettes de h-forme est arrangé dans l'ordre. L'aileron en forme de h divise l'espace en plusieurs petits secteurs et exerce un effet d'écoulement uniforme sur le flux d'air. Comparé à l'économiseur optique de tube, l'économiseur en spirale d'aileron et l'économiseur d'aileron longitudinal avec la disposition décalée, la vie d'usage est 3-4 fois plus haut dans d'autres conditions.

L'amortisseur latéral de fumée protège la cloison de courbure.

2. Accumulation réduite de la poussière

La formation de cendre se produit des côtés arrières et au vent du tuyau. Il est facile de récurer le tuyau par dérangement, et moins de poussière s'accumule sur le dos. Quant à la disposition de tuyau dans l'ordre, étant donné que la circulation d'air n'est pas facile de rincer le dos du tuyau, il y a plus d'accumulation de cendre dans la disposition de tuyau dans l'ordre que dans la colonne fausse.

L'aileron de type h est soudé des deux côtés du tuyau, qui n'accumule pas la cendre, alors que la circulation d'air coule droit, la direction de circulation d'air ne change pas, et l'aileron n'accumule pas la cendre.

Un espace de 4-10 est laissé au milieu de l'aileron de type h, qui peut guider la circulation d'air pour balayer l'aileron de tuyau pour accumuler la poussière.

Car l'angle en spirale de l'aileron guide le sens d'écoulement, l'accumulation de cendre du tube d'aileron est plus sérieuse, et l'économiseur qui ne forme pas la cendre lâche ne peut pas être utilisé. Le service terrain prouve que le tube d'aileron en forme de h n'accumule pas la cendre, alors que l'aileron en spirale est sérieusement.

Le tube d'aileron longitudinal est constitué par l'écoulement d'air le long de l'aileron pendant que l'aileron est soudé sur la surface et le dos de la cendre accumulée. Quelques secteurs sont à accumulation encline de la poussière.

L'aileron en forme de h, qui forme un canal droit des deux côtés, a le meilleur effet de soufflement.

3. L'espace et coût bas compacts

L'ensemble de tuyau est beaucoup compact et réduit la taille de la fumée de queue bien.

Tout le poids est considérablement réduit et la charge du système de la suspension est réduite.

Réduisez le coût de l'économiseur et de la chaudière intégrale.

4. Réduisez la résistance latérale de fumée

Réduisez l'opération et le coût d'investissement de la fan induite.

5. Réduisez souder le joint et améliorez la fiabilité.
