Aperçu ProduitsMur de membrane de chaudière

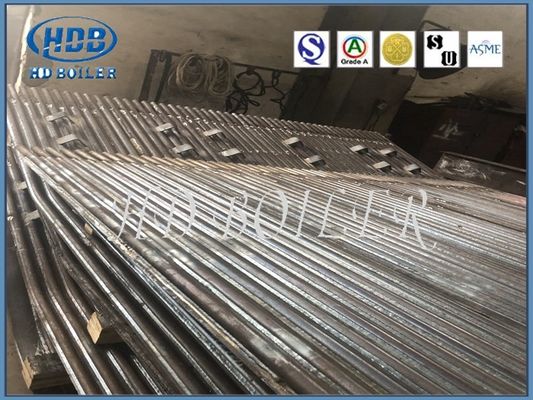

Pièces de rechange de haute résistance de chaudière d'Industrail de tube de mur de l'eau de membrane

Pièces de rechange de haute résistance de chaudière d'Industrail de tube de mur de l'eau de membrane

  • Pièces de rechange de haute résistance de chaudière d'Industrail de tube de mur de l'eau de membrane
  • Pièces de rechange de haute résistance de chaudière d'Industrail de tube de mur de l'eau de membrane
  • Pièces de rechange de haute résistance de chaudière d'Industrail de tube de mur de l'eau de membrane
  • Pièces de rechange de haute résistance de chaudière d'Industrail de tube de mur de l'eau de membrane
Pièces de rechange de haute résistance de chaudière d'Industrail de tube de mur de l'eau de membrane
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HD BOILER
Certification: ISO9001 , SGS , TUV , ASME , EN
Numéro de modèle: panneau de l'eau de membrane
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiable
Détails d'emballage: Paquet de cadre de fer
Délai de livraison: 50 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 500 tonnes/mois
Contact
Description de produit détaillée
Condition: NOUVEAU Structure: Tube du feu/eau
Carburant: Chaleur de charbon/gaz/à charbon/eau Pression: Supercritique/Ultra-supercritique
Spécifications: Adapté aux besoins du client préparation de surface: Adapté aux besoins du client
Emballage: Paquet de cadre de fer Matériel: Carbone/acier inoxydable
Surligner:

Panneaux de mur de l'eau de chaudière

,

Tubes de mur de l'eau de chaudière


Pièces de rechange de haute résistance de chaudière d'Industrail de tube de mur de l'eau de membrane

Description


Des murs de membrane ont été à l'origine utilisés dans des centrales de terre et sont de plus en plus utilisés dans les chaudières marines. Au commencement, une expérience acquise dans la fabrication de la partie plus inférieure assez du contrat de four pour contenir la cendre liquide a été démontrée en soudant l'acier entre les tuyaux de plancher.

Dans chacun des deux méthodes, la soudure longitudinale est faite par des processus automatisés, et les panneaux de la taille exigée sont prêts installé à être soudés directement à la tubulure ou, dans certains cas, aux souches sur le baril.


Pièces de rechange de haute résistance de chaudière d'Industrail de tube de mur de l'eau de membrane 0





Nom Panneau de l'eau de membrane
Matériel Acier d'acier au carbone et allié, etc.
Taille de tube Φ38 - 76 millimètres, personnalisation
Norme OIN, ASME
Modèle Clouté
Dimension Personnalisation
Processus de fabrication Emballage →Painting →Hydraulic →Welding welding→Assembly commun →Polishing de d'essai de pression de traitement thermique de d'inspection de → de →Tube du traitement thermique (Normalizing+ gâchant) de → inspection chaude/froide-Rolling→ de de Material→Ingot
Emplacement d'installation Autour de la chambre de combustion de chaudière



Fabrication


Processus de fabrication : tube de mur de l'eau soufflant ou polissant et coupant le tube à fendre, à couper directement l'extension - coupez droite 100% - coupe et à rectifier la soudure coupant la fabrication et la soudure d'angle plate de tuyau d'acier pour couper 100% de l'inspection visuelle, la ligne coupant et coupant des rangées pour se plier pour couper des trous, la coupe et la coupe de pore de fabrication de tuyau coudé droite 100% à la coupe de plat de joint de fabrication, coupant la ligne correcte - coupant l'aileron et l'allocation affûteurs - coupe et chanfreinant la pression d'eau de coupe de couper par la boule, revêtement, emballage.

Préparation matérielle pour le tuyau et l'acier plat

Car la technologie manufacturière principale de l'écran de tuyau de mur de membrane est la technologie de soudure du tuyau léger et de l'acier plat, la qualité extérieure du tuyau et de l'acier plat est très importante. Avant d'entrer dans la machine de soudure, le tuyau doit être nettoyé par la machine (de polissage) de polissage de tuyau droit pour assurer la qualité de soudure.

Le tube se compose de beaucoup de tuyaux et les barres plates, des aciéries pour acheter des tuyaux et des barres plates fabriquent la tolérance, afin d'éliminer la tolérance de fabrication, qui après la combinaison de la mauvaise de tolérance, finale taille non superbe cumulative d'aspect, le contrôle précis du tube doit être à la finition de la largeur de l'acier plat, surface en acier plate en même temps, répondre aux exigences de la soudure. Le traitement en acier plat adopte généralement la machine en acier plate de haute résistance de finissage et de nettoyage, qui est équipée de la roue de finition spéciale et roue de redressage pour faire la largeur et la taille du produit plat en acier plat directement sans déformation et commode précis et plats pour la soudure.

La soudure du filet d'écran de tuyau

Le processus de soudure du tuyau de lumière de mur de diaphragme et de la structure métallique plate est principalement comme suit :

1. Soudure active de protection contre les gaz de fusion automatique

Le groupe de mélange de son gaz protecteur est divisé en (l'AR) 85% | 90%+ (CO2) 15% | 10%. Dans l'équipement, des tuyaux et l'acier plat sont comprimés par les rouleaux supérieurs et inférieurs et en avant transportés, qui peuvent être soudés simultanément sous les armes à feu de soudure multiples.

2. Le fil a submergé la soudure à l'arc électrique

Cet équipement appartient au poste de travail de soudure de cadre fixe. La machine-outil a les fonctions du positionnement, du fixage, de l'alimentation, de la soudure et de la récupération automatique de l'agent de soudure pour le tuyau d'acier et l'acier plat. Cette technologie est simple pour utiliser et exige moins sur le tuyau et la surface en acier plate, mais peut seulement être soudée d'un côté de la position horizontale, qui ne peut pas être soudée des côtés supérieurs et inférieurs en même temps.

3. Soudure semi-automatique de protection contre les gaz d'électrode de fusion

En soudant avec cette méthode, l'écran de tuyau devrait être fixé en plaçant la soudure, et puis la soudure manuelle par le chalumeau. Cette méthode de soudure ne peut ni souder sur le fond en même temps, ni réalise continu et même la soudure des armes à feu de soudure multiples, ainsi il est difficile de commander la déformation de soudure. En employant la protection contre les gaz semi-automatique d'électrode de fusion soudant pour la soudure d'écran de tuyau, nous devons prêter l'attention à choisir l'ordre de soudure et réduire au minimum la déformation de soudure. Les soudures d'angle de l'acier plat à l'ouverture partielle de la plaque à tuyaux et les soudures d'angle de la plaque à tuyaux spéciale telles que le bec froid de seau et de brûleur de cendre sont habituellement soudées par la soudure protégée du gaz de fusion semi-automatique.

La chaîne de production de soudure automatique pour fondre la protection contre les gaz active polaire du plat de tuyau de mur de membrane est la technologie manufacturière et l'équipement les plus avancés dans le monde actuellement. Le contrôle automatique peut être réalisé du tuyau alimentant, déroulant en acier plat, finissant, nivelant et soudant. L'arme à feu de soudure supérieure et inférieure peut être soudée en même temps, la déformation de soudure est petite, il n'y a presque aucun besoin de corriger après soudure, de sorte que la taille géométrique de l'écran de tuyau soit précise, la qualité de la soudure d'angle est bon, l'aspect est beau, la vitesse de soudure est rapide, et l'efficacité de production est haute.

Caractéristiques


1. Construction vigoureuse
2. de haute résistance
3. dimensions précises
4. finition anticorrosion

Avantages


1. Pour garantir le leakproofness du mur de four et réduire la fuite d'air de la chambre de combustion.
2. Pour réaliser le plein refroidissement par l'eau de la chambre de combustion, et le mur de l'eau de membrane d'accessoires de chaudière est avantage pour empêcher cokéfier dans l'état de la mise à feu supplémentaire.
3. La capacité de stockage thermique est petite, le chauffage de la chambre de combustion est rapide et le refroidissement est également rapide, qui pourrait raccourcir le temps de refroidissement du début de la chaudière et le four s'est arrêté.
4. Il est bon d'adopter le dessus a soutenu le mur refroidi à l'eau et il pourrait réduire la charge du cadre de chaudière, qui est avantage à surplomber.
5. comparé aux tubes nus, le mur de l'eau de membrane améliore le pouvoir absorbant de la chaleur de tubes.
6. Le mur direct de l'eau de membrane de chaudière d'usine a pu améliorer le degré préliminaire de combinaison de pièces de chaudière et réduire la charge de travail d'installation.


Contrôle de qualité


1. Aire de fabrication de 200 000 mètres carrés
2. 80 ingénieurs
3. 200 soudeuses codées
4. 30 inspecteurs autorisés (instructeurs de niveau-III de NDT)
5. Permis de classe-Un pour la chaudière de conception et de fabrication
6. Système de qualité de 9001:2015 d'OIN
7. Certificat d'ASME des chaudières de puissance
8. ASME autorisation de timbre de “S”, de “U” et de NOTA:

Pièces de rechange de haute résistance de chaudière d'Industrail de tube de mur de l'eau de membrane 1
