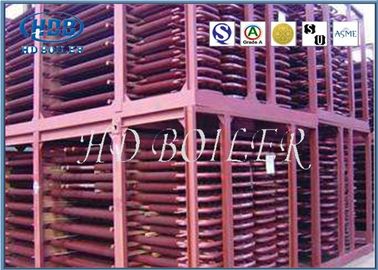

Économiseur de vapeur de rendement élevé dans la chaudière pour la centrale de service//industriel

Économiseur de vapeur de rendement élevé dans la chaudière pour la centrale de service//industriel

L'économiseur est installé sur la partie plus inférieure de la conduite de queue de chaudière pour réutiliser la chaleur résiduelle de la fumée, une eau d'alimentation de chaudière de chauffage de dispositif dans la pression de tambour de vapeur de la surface saturée de chauffage d'eau, due à sa chaleur à hautes températures de fumée, réduit la température d'échappement de la fumée, économisent l'énergie, améliorer l'efficacité, soi-disant l'économiseur.

L'épargnant de charbon de tuyau d'acier n'est pas limité par pression et peut être employé comme type de ébullition, qui est généralement commandé par l'acier au carbone avec un diamètre extérieur de 32 | 51 millimètres. Parfois l'aileron et l'aileron sont ajoutés au tube pour améliorer le transfert de chaleur. L'épargnant de charbon de tuyau d'acier se compose du tuyau incurvé parallèle (appelé le tuyau serpentin) disposé horizontalement.

L'épargnant de charbon est principalement employé pour l'industrie, et elle est graduellement appliquée à l'agriculture et à quelques industries relatives.

Types

1. Il peut être divisé en type de non-ébullition et type de ébullition selon le degré auquel l'eau est chauffée.

2. Selon les matériaux de fabrication, il y a deux types : épargnant de charbon de fonte et de tuyau d'acier. l'épargnant de Non-ébullition de charbon est en grande partie fait de fonte, mais elle est également faite de tube en acier, alors que l'épargnant de ébullition de charbon est seulement fait de tube en acier. Des économiseurs de fonte sont en grande partie utilisés dans les chaudières avec de la pression de moins que 2.5MPa.If que la pression dépasse 2.5MPa, l'économiseur fait de tuyau d'acier sera employé.

économiseur

économiseur

3. Le dispositif peut être divisé en type vertical et type horizontal.

4. Le sens d'écoulement relatif de l'approvisionnement d'échappement et en eau de fumée peut être divisé en trois types : en aval, à contre courant et mélangé.

5. Divisé par la structure : épargnant de charbon de tuyau léger et épargnant à ailettes de charbon. Les économiseurs à ailettes incluent : économiseurs de type h (plus utilisés) et économiseurs en spirale d'aileron.

6. Selon la forme de conduction de chaleur : conduction directe et conduction indirecte ;

Caractéristiques

Avantages

1. Absorbez la chaleur de la fumée à basse température, réduisez la température d'échappement de fumée, réduire la perte de fumée et sauver le carburant.

2. Depuis l'eau d'alimentation est chauffé dans l'économiseur avant d'entrer dans le tambour, l'absorption de la chaleur de l'eau d'alimentation sur la surface de chauffage est réduite, et l'économiseur peut être utilisé pour remplacer une partie de la surface de chauffage évaporative à coût élevé.

3. Quand la température de l'eau d'alimentation est augmentée, la différence de la température de mur sera réduite et la contrainte thermique sera également réduite pour prolonger la durée de vie du tambour de vapeur.
