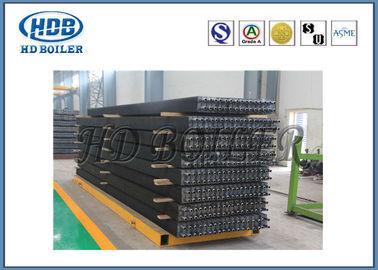

Échangeur de chaleur inoxydable de tube d'aileron d'acier au carbone pour l'économiseur de centrale
Détails du produit
| Application: | chaudière de centrale | Pression: | Haute pression |
|---|---|---|---|
| Étendue des applications: | Centrale d'utilité/, industrielle | Spécifications: | adapté aux besoins du client |
| Festin extérieur: | adapté aux besoins du client | Taille: | adapté aux besoins du client |
| Fonction: | Échangeur de chaleur | Matériel: | Acier au carbone/acier inoxydable etc. |
| Mettre en évidence |
Tube d'aileron en spirale,Tube d'aileron d'échangeur de chaleur |
||
Description du produit
Échangeur de chaleur inoxydable de tube d'aileron d'acier au carbone pour l'économiseur de centrale
Description de produit
Les tubes d'aileron est une part importante de chaudière pour l'usine de service/de puissance stantion.
Nos produits incluent le tube d'aileron, tube d'aileron expulsé, tube d'aileron de soudure, type tube d'aileron, le type de H tube d'aileron avec A179/Alu1060 matériel, Nicke inoxydable, de cuivre, de cuivre de L/LH et ainsi de suite.
Paramètres concrets en tant que ci-dessous :
| Paramètres techniques | Le niveau élevé de l'aileron 0-16mm (ou diamètre extérieur d'aileron φ25-φ75) ; Lancement des ailerons 2.0-5.0mm ; Longueur du tube finning 0,5~ 14m. |
| Tube finning de laminage des métaux simple | 1060 en aluminium pur ou alliage d'aluminium 6063,6061. Le diamètre extérieur sera moins de 40mm |
| Tube finning de double laminage des métaux | protection basée sur tube contre la couche externe d'aluminium des tubes, anticorrosion, basés sur tube peuvent être faits de tuyau d'acier au carbone, en plus de, inoxydable le tube en acier et le tube de cuivre peuvent également être utilisés, aussi bien que le tube titanique d'alliage |
| Paquet | Les tubes à ailettes en aluminium sont bien emballés en feuille de plastique dans le fram intérieur et en acier dans l'externe |
Avantage
1.Increase le secteur de transfert de chaleur en dehors du tuyau
Le tube d'aileron prolonge le secteur de transfert de chaleur en dehors du tube léger, et la surface de transfert de chaleur de convection se compose de surface prolongée et de surface légère de tube. Sous la même taille de forme, le secteur de transfert de chaleur est beaucoup plus grand que celui du tube léger, de ce fait de manière significative améliorant la capacité de transfert de chaleur sur l'extérieur du tube et l'efficacité de transfert de chaleur de l'épargnant de charbon.
2. Arrondissage de la structure d'échangeur de chaleur
Le faisceau de tubes d'aileron augmente le secteur de transfert de chaleur en volume du corps d'unité, et réduit le volume de l'échangeur de chaleur quand le transfert de chaleur est identique.
3. Augmentez les états de transfert de chaleur
Les ailerons pour former le petit labyrinthe du champ de vitesse de fumée est un milieu et un bas élevé des deux côtés, et l'influence du champ de la température, petite vitesse de milieu de conduite seront plus hauts, peuvent augmenter la perturbation de circulation d'air entre les ailerons, causer la séparation de la couche limite d'écoulement et le développement de cycle, et les ailerons de éclaircissement sur la couche limite d'écoulement et la couche limite thermique, raccourcissent la longueur de la couche limite d'écoulement, aide à détruire la couche limite de la couche inférieure laminaire, qui ont l'effet de renforcer le transfert de chaleur.
4. Réduisez la résistance d'écoulement du fluide en dehors du tuyau
En direction des ailerons et du récurage de la direction de flux d'air du cas de parallèle d'aileron, bien que les paquets bouleversés d'ailerons par rangée de résistance de ventilation soit environ 1,2 fois du tuyau léger, dans les mêmes conditions, mais dans la dimension de l'aileron de banque de tube est le faisceau de tubes relativement léger que chaque rangée de l'augmentation du secteur d'échange thermique est bien plus grande que 1,2 fois, peut réduire ainsi le nombre de rangée de faisceau de tubes, faisant la diminution de toute la force de Yin d'échangeur de chaleur. En même temps, pendant que la capacité de transfert de chaleur du tube d'aileron est considérablement améliorée, la vitesse liquide en dehors du tube peut être convenablement réduite dans l'état d'assurer la chaleur la capacité de transfert, alors que la résistance d'écoulement est généralement proportionnelle à la place de la vitesse, réduisant ainsi la vitesse liquide peut réduire la résistance d'échangeur de chaleur et épargner le coût d'opération.
Réduisez chauffer l'usage de surface
Quand le fluide biphasé gaz-solide récure la surface de chauffage, quand les particules solides incrustées dans l'écoulement traversent la surface d'échangeur de chaleur, la surface d'échangeur de chaleur d'impact et de coupure causera l'usage de la surface de chauffage, et la quantité d'usage est directement proportionnelle à la place cubique de la vitesse liquide. Pendant que la capacité de transfert de chaleur du tube d'aileron est améliorée, la vitesse du fluide en dehors du tube peut être réduite et l'usage de la surface de chauffage peut être considérablement réduit. En même temps, les caractéristiques de structure du tube d'aileron peuvent permettre le fluide traversant le tube d'aileron pour former des états d'écoulement favorisant réduire l'usage dans une certaine mesure, de ce fait s'affaiblissant les dommages numéraux provoqués par l'impact et la coupe de petites particules solides sur la surface de chauffage.
Caractéristiques
Afin de s'assurer que ces unités ont répondu à des attentes de client, une série d'essai de dans-processus a été réalisée selon le système du contrôle de qualité de produits de tube d'aileron. En outre, la qualité des produits a été également vérifiée par une société de essai indépendante sur place.
|
Matériel bas de tube
|
Acier inoxydable, acier au carbone, acier allié, alliage de cuivre, aluminium, SA179
|
||
|
Matériel d'aileron
|
Alliage de cuivre en aluminium et, acier inoxydable, acier au carbone
|
||
|
Norme
|
ASME SA213/ASTM ; ASME EA 106, ASME SA178, ASTM B1111
|
||
|
Profondeur d'aileron
|
0.5-3mm
|
||
|
Tuyau bas O.D
|
12.7-18mm
|
||
|
Ailerons par pouce
|
8-20Nos (comme demande du client)
|
||
|
Condition d'essai
|
Essai de propriété physique, analyse de composition chimique, essai non destructif, toute autre inspection et essai comme exigence de client.
|
||
|
Application
|
Refroidisseur d'air, réfrigérateur d'air de charge, condensateur, vaporisateur, refroidisseur liquide, refroidisseur de gaz, réfrigérant à huile, radiateur, réfrigération, vapeur à l'échange thermique d'air, appareil de chauffage superbe etc.
|
||
Certification
Points forts du produit
