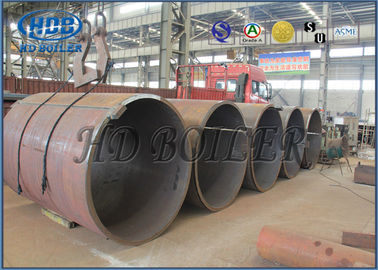

Édition 2017 du tambour ASME de vapeur de chaudière PWHT et haute pression requise par NDE
Détails du produit
| Conception et code de fabrication: | SECTION I, 2017 ÉDITIONS D'ASME | Pression de conception: | 7.9MPa |
|---|---|---|---|
| la température de conception: | 300℃ | CONDITIONS DE NDE: | Requis |
| PWHT: | Requis | PRESSION D'ESSAI HYDROSTATIQUE: | 11.9MPa |
| Mettre en évidence |
tambour de vapeur dans la chaudière,Tambour de boue de chaudière |
||
Description du produit
Édition 2017 du tambour ASME de vapeur de chaudière PWHT et haute pression requise par NDE
Description
| 1 | Un tambour de vapeur est une fonctionnalité standard d'une chaudière de tuyau d'eau. |
| 2 | C'est un réservoir de l'eau/de vapeur à l'extrémité supérieure des tubes de l'eau. |
| 3 | Mémoire à tambour la vapeur produite dans les tubes de l'eau et agit en tant que phase-séparateur pour le mélange de vapeur/eau. |
| 4 | La différence dans les densités les aides entre eau chaude et froide dans l'accumulation - de l'eau « plus chaude »/et de la saturer-vapeur dans le vapeur-tambour. |
| 5 | Au commencement le tambour simple au fond et trois tambours sur le dessus ont été reliés par un réseau des tubes qui ont été soudés aux tambours ci-dessus et du tambour simple ci-dessous. |
Fonction
| 1 | Un tambour de vapeur est seul utilisé ou dans le boue-tambour de société/le fût eau d'alimentation situés sur le niveau plus bas. |
| 2 | Une chaudière avec le tambour de vapeur et le tambour de boue/eau a appelé une chaudière de Bi-tambour et des chaudières de tambour de vapeur avec seulement la soi-disant chaudière de mono-tambour. |
| 3 | Construction de chaudière de Bi-tambour normalement destinée à la chaudière-estimation de basse pression tandis que le mono-tambour en grande partie conçu pour les estimations à haute pression. |
| 4 | De la vapeur séparée est retirée du haut du tambour et distribuée au processus. |
| 5 | Davantage de chauffage de la vapeur saturée fera la vapeur surchauffée est typiquement employé pour conduire des turbines à vapeur. |
| 6 | De la vapeur saturée est tirée de au-dessus du tambour et réintroduit le four par un surchauffeur. |
| 7 | Le mélange de la vapeur et de l'eau entrant dans le tambour de vapeur par des tubes de canalisation verticale, tambour interne se composant de l'antibuée sépare des gouttelettes d'eau de la vapeur pour produire la vapeur sèche. |
| 8 | Vapeur d'eau saturée au fond des écoulements de tambour vers le bas par le tuyau de downcomer, habituellement de chauffage, pour les tambours d'en-tête et d'eau. |
| 9 | L'eau d'alimentation est également alimentée au tambour de chaudière par le tuyau d'alimentation par pression de vapeur se prolongeant à l'intérieur du tambour, le long du tambour de vapeur. |
Impératifs techniques :
| 1 | La conception et la fabrication seront dans la section I, 2017 éditions de l'accord w/ASME et des spécifications de la fabrication. |
| 2 | Toutes les dimensions sont dans le millimètre à moins que le therwise ait spécifié. |
| 3 | Toutes les soudures transversales et circulaires feront l'inspection de droite |
| 4 | Les soudures des attachements à battre du tambour feront l'inspection de pinte |
| 5 | PWHT par PW-391S a exigé pour le tambour entier de vapeur après que les soudures soient complètes. |
| 6 | Des extrémités préparées pour la soudure de champ seront protégées avec un manteau du deoxaluminate 2" contre l'extrémité et puis couvertes et scellées avec la bande pour fournir essentiellement un joint serré de l'eau. |
| 7 | Le tambour sera enduit extérieurement d'une couche de peinture d'amorce (excepté l'acier inoxydable). |
| 8 | La bride sera bien protégée |
Attention
Le niveau d'eau de tambour de vapeur de chaudière est l'un des paramètres les plus importants de centrale à la mesure et au contrôle. Le contrôle du niveau d'eau approprié dans la chaudière est critique pour l'exploitation sûre de la chaudière. Si le niveau est si bas, des tubes de chaudière seront endommagés par la surchauffe. Si le niveau est trop élevé, les séparateurs de vapeur ne fonctionneront pas correctement, le contrôle de température sera difficile, et les tubes et la turbine de surchauffeur pourraient être endommagés par transfert chimique de traitement d'humidité ou d'eau.
