Lieu d'origine: | La Chine |
Nom de marque: | HD BOILER |
Certification: | ISO9001 , SGS , TUV , ASME , EN |
Numéro de modèle: | Économiseur |
Quantité de commande min: | 1 réglé/ensembles 10tons |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Emballage navigable |
Délai de livraison: | 30 jours |
Conditions de paiement: | Western Union, L/C, T/T |
Capacité d'approvisionnement: | 500 tonnes par mois |
Matériel: | acier au carbone | Utilisation: | Chaudière de la puissance Plant/CFB |
---|---|---|---|
Type: | Les chaudières se dirigent | Structure: | Tube du feu/eau |
Carburant: | Charbon/gaz/à mazout, la chaleur de l'eau | Principe: | La chaleur économisante |
Surligner: | Économiseur de centrale,Économiseur pour la chaudière |

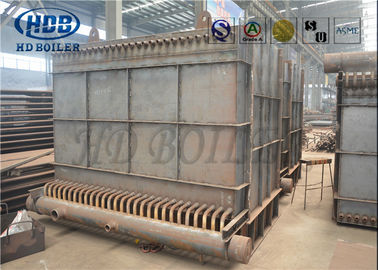

La chaleur résiduelle récupèrent l'échangeur de chaleur de chaudière, norme du module ASME d'économiseur de tube d'aileron de Hh
Introduction
L'enconomizer de HDB serre par la méthode de soudure à haute fréquence et la technologie de la bande en acier selon certaine structure automatiquement, la soudure en spirale continue en dehors du mur léger de tube, et puis l'autre tube réservé de lumière de partie se pliant, combinaison selon la condition. En conséquence, le diamètre et la longueur dans les mêmes conditions, il a un plus grand secteur de transfert de chaleur.
Dans les chaudières, les bas coûts économiques d'installation améliorent l'économiseur de chaudière de représentation pour la chaudière de CFB sont les dispositifs d'échange thermique qui chauffent des fluides, habituellement l'eau, jusqu'à mais pas normalement au delà du point theboiling de ce fluide.
Des économiseurs économiques de chaudière sont ainsi appelés parce que des économiseurs de chaudière pour le chauffage d'eau peuvent se servir de l'enthalpie dans les courants liquides qui sont chauds, mais assez non chaud pour être utilisés dans une chaudière, récupérant une enthalpie plus utile et améliorant de ce fait l'efficacité de la chaudière. Améliorez les économiseurs de chaudière de représentation sont un dispositif adapté à une chaudière qui économise l'énergie à l'aide des gaz d'échappement de la chaudière pour préchauffer l'eau froide a employé pour la remplir (l'eau thefeed).
Caractéristiques
Description | Économiseur de chaudière |
Matériel | Allié l'acier, l'acier au carbone, le SA210C, le SA213T22, etc. |
Norme matérielle | ASTM, en ou OIN etc. |
Dimension | Personnalisation |
Poids |
Minute : 10 tonnes Maximum : 1000 tonnes |
Processus de fusion : | EF+IF + VD |
Processus | →Inspection de usinage →finishing du traitement thermique (Normalizing+ gâchant) de → d'inspection de →rough du machining→UT →2nd traitement thermique chaud/froid-Rolling→ de → de Material→Ingot |
Norme d'UT | ASTM A388 ou EN10228, etc. |
Spécifications techniques
Structure matérielle
Se compose d'un sérieux des tubes d'aileron en spirale, des en-têtes de l'admission et du débouché, de la courbure, du cadre et d'autres auxiliaires.
Disposition de structure
Dans la ligne/disposition décalée.
Fonction
(1) l'économiseur est un système de génération de vapeur comme comme une chaudière. quand la décharge de gaz d'échappement du cylindre de moteur par la soupape d'échappement il va à la chaudière pour produire de la vapeur par la chauffage de l'eau.
(2) après ceux gaz il passe par l'économiseur que la température restante de gaz d'échappement est chauffée l'eau dans l'économiseur. il aident à produire de la vapeur, et il améliore l'efficacité et sauve la consommation de carburant
(3) un économiseur emploie la chaleur résiduelle de l'échappement de chaudière, qui autrement serait perdu à l'atmosphère (dans la plupart des cas) préchauffent l'eau d'alimentation dans la chaudière. Ceci améliore l'efficacité de chaudière et réduit des coûts du combustible.
Variété
Économiseur de service de chaudière
1 | HDB produit des économiseurs pour les chaudières de service, qui inclut des chaudières remplies de combustible par le charbon, le bois, le pétrole, ou d'autres combustibles solides pour produire l'électricité à partir de la vapeur à haute pression de la chaudière. |
2 | Ces économiseurs sont habituellement situés dans le passage arrière de la chaudière et orientés avec les tubes fonctionnant horizontalement. L'eau d'alimentation de chaudière fonctionne par les circuits d'économiseur dans la direction opposée de l'écoulement de gaz (appelé le contre-courant). |
3 | Des tubes nus sont typiquement utilisés afin de réduire au minimum la cendre encrassant, mais la conception d'un certain OEM de chaudière leurs économiseurs avec les tubes à ailettes, ou en spirale ou longtemps à ailettes. |
4 | HDB peut produire des éléments d'économiseur avec nu, spirale à ailettes, ou longs tubes à ailettes, et si vous préférez, nouvelle conception votre unité à un des autres tube-types. HDB peut également fabriquer des en-têtes de rechange pour tous les économiseurs de service de chaudière. |
Économiseur de chaudière de paquet
1 | HDB a les capacités de fabrication uniques les ingénieurs d'Optimus profitent dont pleinement en concevant les économiseurs acides sulfuriques et les surchauffeurs d'usine. |
2 | Souvent ceci permet aux unités d'Optimus d'être configurées pour les efficacités de transfert de chaleur plus élevée qui des résultats dans une condition réduite de superficie et, par conséquent, un produit à plus bas prix. |
3 | HDB utilise ses capacités sur place à l'aileron et plier les tubes, machine et fabriquer les en-têtes, perceuse les tubesheets, couper et préparer tous les matériaux enfermants, et exécute toutes les pièce de pression et soudures enfermantes. |
4 | Ceci donne à HDB plus de contrôle de l'ordre et du programme de fabrication qui nous a aidés à réaliser un disque remarquable de représentation de la livraison de période active. |
Économiseur de HRSG
1 | Des économiseurs pour les modules d'aujourd'hui de HRSG sont configurés avec les fintubes qui accrochent verticalement. HDB a fabriqué des bobines d'économiseur pour pratiquement toutes les sociétés d'OEM de HRSG et comprend les caractéristiques uniques de chacun. |
2 | Dans de nombreux cas, les utilités désirent améliorer leurs économiseurs de l'acier au carbone simple à un matériel d'alliage pour aider à résister à la corrosion accélérée par écoulement (FAC) à l'intérieur des en-têtes et des courbures de tube. |
3 | HDB est un guichet unique pour la fabrication d'économiseur parce que nous préparons tous les matériaux et effectuons toute les soudure de pièce et d'attachement de pression, de finning les fintubes, fabriquant les en-têtes, et assembler le paquet de bobine. |
Critères de fabrication et d'acceptation
· | JB/T6512 « chaudière avec des états en spirale à haute fréquence d'une technologie manufacturière de tube d'aileron de soudage par résistance » |
· | HG/T3181 « tube d'aileron en spirale à haute fréquence de soudage par résistance » |
· | « États techniques d'essai en spirale du tube JB/T6511 à ailettes. » |
· | JB1611 « états d'ensemble de boîte de crinière de tube de chaudière » |
· | JB/T1612 « états pressurufacturing de chaudière. » |
· | JB16I3 « pièces de pression de chaudière soudant des conditions. » |
*Note : La CHAUDIÈRE de HD peut a annoncé le type particulier d'économiseur selon l'exigence de client.
Essai
1 | Le dernier type de machine à cintrer de “U” est employé pour le recourbement de froid de précision des tubes. |
2 | Le recourbement est fait pour tout le genre d'échangeur de chaleur, condensateur, l'économiseur, tubes de chaudière dans sans couture d'acier inoxydable aussi bien que soudé. |
3 | À la suite des tubes de recourbement de “U” sont examiné hydraulique et l'effort a soulagé si demandé. |
4 | Également des morceaux de maquette sont préparés pour déterminer la réduction d'épaisseur sur la partie de courbure. |
5 | L'essai pénétrant de colorant sur la partie de courbure est RO fait détecter des fissures, des failles ou n'importe quel type de défaut. |
6 | L'emballage spécial est fourni pour empêcher tous les dommages pendant le transit. |
