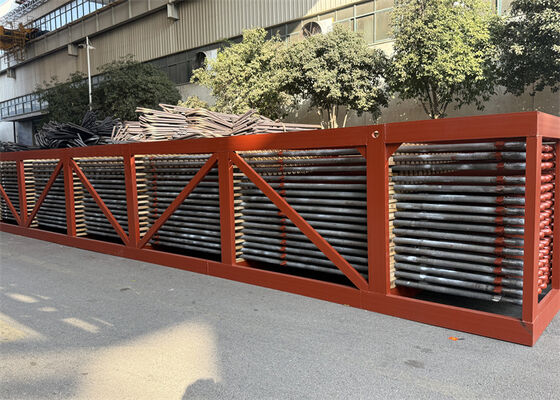

Panneau de surchauffeur / Serpentin de surchauffeur selon la norme ASME pour chaudière de centrale électrique

Panneau de surchauffeur de chaudière standard ASME / Serpentin de surchauffeur pour chaudière de centrale électrique

Surchauffeur et resurchauffeur, composant personnalisé pour chaudière

Un surchauffeur est un composant qui chauffe la vapeur saturée dans une chaudière industrielle, la transformant en vapeur surchauffée. Notre surchauffeur garantit que la température de la vapeur surchauffée fluctuera dans une plage admissible (normalement comprise entre 540°C et 500°C) lorsque la chaudière est en surcharge.

Types de surchauffeurs :
1. Surchauffeur radiant : c'est le type de surchauffeur le plus ancien et il est situé au-dessus ou derrière des faisceaux de tubes d'eau pour les protéger des flammes ou du feu directs.
Paramètres qui augmentent la convection

a. Augmentation du débit de combustible et d'air (débit de gaz de combustion)
b. Augmentation du débit massique de la vapeur

Le rayonnement dépend principalement de la température de la flamme. À mesure que le débit de vapeur augmente, la température de sortie diminue.
Surchauffeur radiant
Ils sont placés exposés à la source de chaleur, ce qui nécessite une amélioration des températures des métaux.

Les surchauffeurs et resurchauffeurs radiants et à convection sont utilisés pour la vapeur à haute température.
L'accessoire du surchauffeur radiant de vapeur à haute température dans la chaudière

Il est composé de tubes en forme de serpent (acier au carbone, acier allié ou acier résistant à la chaleur, etc.) et de boîtes de collecte et d'autres matériaux de support. Les tubes ont généralement des spécifications de Ø32, Ø38, Ø42 ou d'autres types, selon les besoins de l'utilisateur.

Resurchauffeurs
Ils sont identiques aux surchauffeurs, mais comme leur température de sortie est légèrement inférieure à celle des surchauffeurs et leur pression est inférieure de 20 % à 25 % à celle des surchauffeurs, ils peuvent supporter des alliages de matériaux de moindre qualité.

Application :
Le surchauffeur de vapeur est constitué de serpentins de tubes denses et est placé dans le conduit de fumée sous une température de 450°C à 1000°C.
Pour les chaudières de centrales électriques d'une capacité supérieure à 10 MPa, les surchauffeurs à platines et à serpentins sont généralement adoptés.

Détails

Structure de conception

1. chauffage de vapeur saturée, température jusqu'à 900 degrés C.

2. haute efficacité, >90%.

3. chauffage à grande vitesse.

4. conception en acier inoxydable.

5. longue durée de vie de conception, 15 ans.

Envoyez-nous les données techniques requises, telles que la capacité de vapeur, la pression, la température requise, etc. Nous concevrons en conséquence.

HD Boiler offre une installation de premier ordre

Depuis plus de 30 ans, Hua Dong Boiler innove et améliore constamment nos surchauffeurs et resurchauffeurs de chaudières. Les améliorations en matière de cintrage, de soudage et de conception garantissent que nos produits répondent aux normes européennes et américaines, assurant ainsi des performances fiables.
