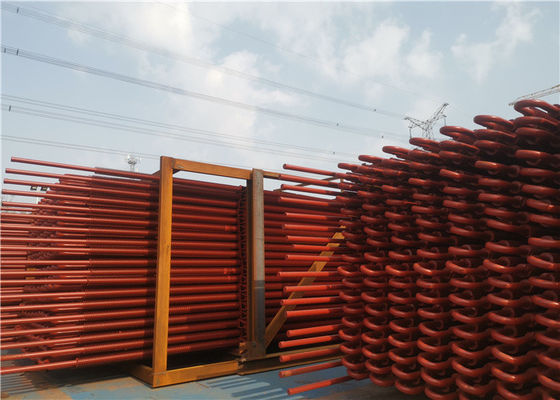

Chaudière à tubes serpentins en acier au carbone ASME, réchauffeur, surchauffeur


Pour les chaudières de centrales électriques, c'est un moyen crucial d'augmenter l'économie thermique des centrales thermiques en améliorant les paramètres de la vapeur surchauffée. L'augmentation des paramètres de la vapeur surchauffée est limitée par les matériaux métalliques. La conception des surchauffeurs doit s'assurer que la température de la paroi extérieure des tuyaux de la surface de chauffe est inférieure à la température admissible de résistance à l'oxydation de l'acier, et en même temps s'assurer de sa résistance mécanique. Avec le développement des matériaux métalliques utilisés dans les chaudières, les chaudières de centrales électriques dans notre pays appliquent déjà généralement des paramètres de haute pression, haute température (9,8 MPa, 540 degrés) et de très haute pression (13,7 MPa, 540 et 555 degrés), et ont développé des paramètres de pression sous-critique (16,7 MPa, 540 et 555 degrés). Maintenant, de nombreuses chaudières appliquent des paramètres de pression supercritique (24,5 MPa, 540-570 degrés), et même très peu d'unités appliquent des paramètres de pression et de température plus élevés.




Pour les chaudières des grandes centrales électriques, les surchauffeurs et les resurchauffeurs sont des pièces nécessaires, dans une large mesure, ils ont influencé la sécurité et l'économie des chaudières. Les surchauffeurs sont les surfaces de chauffe qui chauffent la vapeur principale de la température saturée à la température surchauffée nominale, et les resurchauffeurs sont les surfaces de chauffe qui chauffent l'échappement du cylindre haute pression de la turbine à vapeur à une certaine température. Lorsque les conditions de fonctionnement comme les charges de la chaudière, les types de charbon changent, il faut les ajuster pour s'assurer que la température de sortie est au niveau nominal de -10-+5 degrés.

Pour les grandes chaudières des centrales électriques, les surchauffeurs et les resurchauffeurs représentent une grande proportion des surfaces de chauffe totales, ils doivent être disposés dans les zones où la fumée est à température plus élevée. Pour améliorer l'efficacité de la circulation thermique dans les centrales électriques, il est nécessaire d'améliorer progressivement les paramètres d'origine de la vapeur, l'augmentation de la pression de la vapeur nécessite l'augmentation correspondante de la température de la vapeur surchauffée, ou l'humidité de l'échappement de grande étape de la turbine à vapeur sera trop élevée, ce qui influencera sa sécurité. Ainsi, la vapeur traversant les surchauffeurs et les resurchauffeurs est de la vapeur à haute température, ses performances de transfert de chaleur sont assez mauvaises, ce qui détermine que les températures des parois des tubes des surchauffeurs et des resurchauffeurs sont élevées.


Fonctions et caractéristiques des surchauffeurs et des resurchauffeurs

fonctions des surchauffeurs et des resurchauffeurs:

Les surchauffeurs et les resurchauffeurs sont des parties importantes des surfaces de chauffe, utilisés pour augmenter la température de la vapeur, dans le but d'améliorer l'enthalpie de la vapeur et d'augmenter davantage l'efficacité de la circulation thermique pour la centrale électrique.

Les surchauffeurs fonctionnent pour chauffer la vapeur saturée en vapeur surchauffée avec une certaine température. Lorsque les charges de la chaudière ou d'autres conditions de travail changent, il est nécessaire de s'assurer que la température de la vapeur surchauffée est normale et dans la plage de variation de température admissible.

De la circulation thermique dans la centrale électrique, les paramètres d'origine de la pression et de la température sont plus élevés, le rendement thermique de la circulation est meilleur, ou l'humidité de la turbine à vapeur arrière est trop élevée, ce qui influence sa sécurité. Alors que la température de la vapeur surchauffée est limitée par les matériaux métalliques, à l'heure actuelle, en raison de la limitation des matériaux métalliques, la température surchauffée pour la plupart des chaudières de centrales électriques est encore dans la plage de 540-555 degrés, et pour éviter que l'humidité de la pale de la turbine à vapeur arrière ne soit trop grande, le système de resurchauffage intermédiaire est donc appliqué.

Les fonctions des resurchauffeurs sont de chauffer l'échappement du cylindre haute pression de la turbine à vapeur à la température de resurchauffage qui est proche ou égale à la température surchauffée, puis de les envoyer au cylindre moyenne pression et basse pression pour se détendre et travailler afin d'augmenter la sécheresse de la pale de la turbine à vapeur arrière. Habituellement, la pression de la vapeur resurchauffée est un cinquième de celle de la vapeur surchauffée. L'application du système de resurchauffage peut augmenter le rendement thermique des centrales électriques de 4 à 5 %.

Jusqu'à présent dans notre pays, les unités d'une capacité supérieure à 125 MW appliquent toutes un système de resurchauffage intermédiaire unique. Le double resurchauffage peut augmenter à nouveau le rendement thermique de la circulation de 2 %, mais le système est très compliqué, il n'est pas appliqué pour les unités nationales, mais il est courant pour les grandes chaudières à l'étranger.




Principe

• Le principe du surchauffeur est similaire à celui des tubes de génération de vapeur de la chaudière.
• Les gaz chauds à haute température balayent les tubes du surchauffeur et augmentent la température de la vapeur, ce qui dépend de la température des gaz sortants quittant le surchauffeur et de la vitesse des gaz.

Application

Utilisation pour chauffer la vapeur saturée, la température de la vapeur peut atteindre 900 degrés C.
Mises à niveau de la capacité du surchauffeur pour augmenter la production d'électricité

Envoyez-nous les données techniques requises, telles que la capacité de vapeur, la pression, la température requise, etc. Nous concevrons en conséquence.
