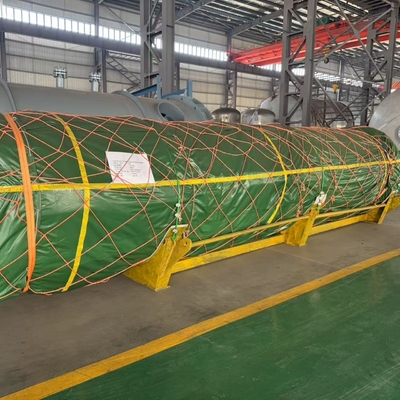

Ensemble de tubes d'échangeur de chaleur en tubes en acier inoxydable pour raffinerie de pétrole

Faisceau tubulaire d'échangeur de chaleur en tubes d'acier inoxydable pour raffinerie de pétrole

Un échangeur de chaleur à faisceau tubulaire est un dispositif d'échange de chaleur typique qui permet à deux fluides de températures différentes d'échanger de la chaleur. Grâce à ce dispositif, un fluide peut être refroidi et un autre peut être chauffé pour répondre à leurs besoins respectifs. Cet équipement est largement utilisé dans des secteurs industriels tels que les industries chimique, pétrolière, pharmaceutique et énergétique, et constitue l'un des équipements indispensables et importants de la production chimique.

L'échangeur de chaleur est l'un des équipements unitaires les plus utilisés dans diverses industries telles que la chimie, le pétrole et l'énergie. Selon les statistiques, l'investissement dans les échangeurs de chaleur représente environ 30 % de l'investissement total en équipement dans l'industrie chimique moderne, environ 40 % de tous les équipements de procédé dans les raffineries, et presque toutes les unités de dessalement de l'eau de mer sont composées d'échangeurs de chaleur. Une enquête sur le marché étranger des échangeurs de chaleur montre que, bien que la compétitivité des différents échangeurs de chaleur à plaques augmente, les échangeurs de chaleur tubulaires dominent toujours avec environ 64 %. Les résultats du développement et de la recherche de nouveaux éléments d'échange de chaleur et d'échangeurs de chaleur à haut rendement indiquent que l'échangeur de chaleur tubulaire est entré dans une nouvelle période de recherche. Les raccords de tuyaux d'échange de chaleur et la structure de déflecteur du côté calandre de l'échangeur de chaleur ont subi des changements importants par rapport aux échangeurs de chaleur tubulaires traditionnels. Ses performances en dynamique des fluides, son efficacité de transfert de chaleur, ses effets anti-vibration et anti-entartrage ont également fait de nouveaux progrès, de la recherche théorique à la conception structurelle.


Les canaux de fluide formés à l'intérieur des tubes d'échange de chaleur d'un échangeur de chaleur à faisceau tubulaire sont appelés le côté tube, et les canaux de fluide formés à l'extérieur des tubes d'échange de chaleur sont appelés le côté calandre. Un fluide de travail entre dans le tube d'échange de chaleur par le tuyau d'entrée à l'extrémité de la tête, et son processus peut réaliser des structures à un côté tube, à deux côtés tube et à quatre côtés tube selon les exigences du processus ; Un autre type de fluide de travail entre dans la calandre par un tuyau d'entrée à une extrémité et est réparti uniformément à l'extérieur des tubes d'échange de chaleur. Son état d'écoulement peut être ajusté en définissant différents types et quantités de déflecteurs dans le faisceau tubulaire en fonction des exigences du processus. Deux fluides de travail de températures différentes entrent dans l'échangeur de chaleur. Le fluide de travail avec une température relativement élevée transfère la chaleur au fluide de travail avec une température relativement basse à travers la paroi du tube d'échange de chaleur. Le fluide de travail avec une température relativement élevée est refroidi tandis que le fluide de travail avec une température relativement basse est chauffé, atteignant ainsi l'objectif du processus d'échange de chaleur des deux fluides.
