Aperçu ProduitsSéparateur cyclonique industriel

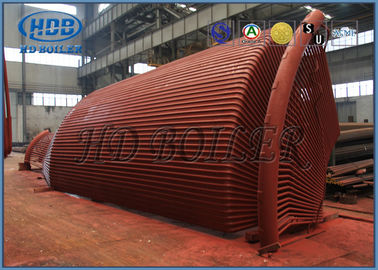

Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable

Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable

  • Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable
  • Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable
  • Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable
  • Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable
Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HD BOILER
Certification: ISO9001 , SGS , TUV , ASME , EN
Numéro de modèle: Séparateur cyclonique
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiable
Détails d'emballage: Paquet de cadre de fer
Délai de livraison: 40 - 100 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 100 ensembles par mois
Contact
Description de produit détaillée
Spécifications: Adapté aux besoins du client Efficacité: 99,5% | 99,9%
Dimension particulaire minimum: d = 1 micron Matériel: Acier au carbone, acier allié, équivalent
Préparation de surface: Peint Nom: Séparateur cyclonique multi
Surligner:

séparateur cyclonique de collecteur de poussière

,

séparateur de collecteur de poussière



Cyclone efficace Seperator de force centrifuge de séparation cyclonique de système de dépoussiérage haut





Description de produit



Le séparateur cyclonique est un genre d'équipement utilisé pour séparer le système gaz-solide ou le système liquide-solide. Le principe de travail est que les particules ou les gouttelettes solides avec la force centrifuge de grande inertie sont séparées du mur externe par le mouvement tournant provoqué par l'introduction tangentielle de la circulation d'air. Les caractéristiques principales du séparateur cyclonique sont structure simple, flexibilité de fonctionnement élevée, rendement élevé, gestion commode et entretien, coût bas. Il est employé pour rassembler la poussière avec le diamètre du μm 5-10. Il est très utilisé dans l'industrie pharmaceutique. Il est particulièrement approprié aux particules de poussière qui sont plus épaisses et contiennent plus de poussière. Dans des conditions à hautes températures et à haute pression, il est également employé souvent comme dispositif interne de séparation dans le réacteur à lit fluidisé ou comme pré-séparateur. C'est un équipement très utilisé de séparation dans l'industrie.



Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable 0









Principe et fonctionnement



Un écoulement tournant à grande vitesse (d'air) est établi dans un conteneur cylindrique ou conique appelé un cyclone. Circulations d'air dans un modèle en spirale, commençant au supérieur (extrémité large) du cyclone et finissant au bas (étroit) de gamme avant de sortir le cyclone dans un courant droit par le centre du cyclone et du dessus. De plus grandes particules (plus denses) dans le courant tournant ont trop d'inertie pour suivre la courbe serrée du courant et pour frapper le mur extérieur, tombant alors au fond du cyclone où elles peuvent être enlevées. Dans un système conique, comme mouvements d'écoulement de rotation vers l'extrémité étroite du cyclone le rayon de rotation du courant est réduit, séparant de plus petites et plus petites particules.

Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable 1



Opération



Les séparateurs cycloniques fonctionnent par les forces centrifuges, de la gravité, et à inertie d'incorporation pour enlever des fines particules suspendues en air ou gaz. Ces types de séparateurs emploient l'action cyclonique pour séparer des substances particulaires d'un courant de gaz. Typiquement, le P.M. entre dans le séparateur cyclonique sous un angle (perpendiculaire au courant d'écoulement, tangentiellement, ou du côté), et est alors tourné rapidement. Une force centrifuge est créée par le flux d'air circulaire qui jette la substance particulaire vers le mur du cyclone. Une fois que le P.M. frappe le mur, il tombe dans une trémie ci-dessous. L'échappement « propre » alors est soufflé ou recyclé pour être filtré encore.





Données techniques







Modèle Volume de l'air (m3/h) Taille totale millimètres)
Vitesse d'alimentation (m/s)
15 >18 20 22
CLT/A-2.5 580 690 770 850 1100
CLT/A-3.0 830 1000 1100 1220 1380
CLT/A-3.5 1140 1360 1510 1670 1600
CLT/A-4.0 1480 1780 1960 2170 1800
CLT/A-4.5 1870 2250 2480 2700 2050
CLT/A-5.0 2320 2780 3080 3400 2300
CLT/A-5.5 2800 3360 3720 4100 2500
CLT/A-6.0 3340 4000 4440 4900 2700
CLT/A-6.5 3920 4700 5210 5700 2900
CLT/A-7.0 4540 5440 6030 6670 3200
CLT/A-7.5 5210 6250 6920 7650 3400
CLT/A-8.0 5940 7130 7900 8730 3600
CLT/A-9.0 7510 9000 9980 11000 4100
CLT/A-10.0 9280 11100 12300 13600 4600
CLT/A-10.6 10400 12400 13800 15200 4800
CLT/A-11 11200 13400 14800 16400 5000
CLT/A-12 13300 15900 17600 19500 5400
CLT/A-13 15600 18700 20700 23370 5900
CLT/A-14 18100 21700 24000 26600 6400
CLT/A-15 20800 24800 27600 30500 6900
CLT/A-16 23700 28400 31500 34800 7360
CLT/A-17 26800 32100 35600 39300 7860
CLT/A-18 30000 36000 39900 44100 8300
CLT/A-19 33500 40200 44500 49200 8790
CLT/A-20 37100 44500 49300 54500 9200



Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable 2



Avantages



1. Bas frais financiers.

2. Capacité de fonctionner à températures élevées.

3. Peut manipuler les brumes liquides ou les produits solides.

4. Bas frais d'entretien (aucune pièces mobiles).

5. Petite empreinte de pas - exige l'espace relativement petit.



Contrôle de qualité



1. Aire de fabrication de 200 000 mètres carrés

2. 150 ingénieurs

3. 600 soudeuses codées

4. 60 inspecteurs autorisés (instructeurs de niveau-III de NDT)

5. Permis de classe-Un pour la chaudière de conception et de fabrication

6. Système de qualité de 9001:2008 d'OIN

7. Certificat d'ASME des chaudières de puissance

8. ASME autorisation de timbre de “S”, de “U” et de NOTA:

Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable 3

Séparateur cyclonique industriel de chaudière de l'acier au carbone CFB avec la représentation stable 4
