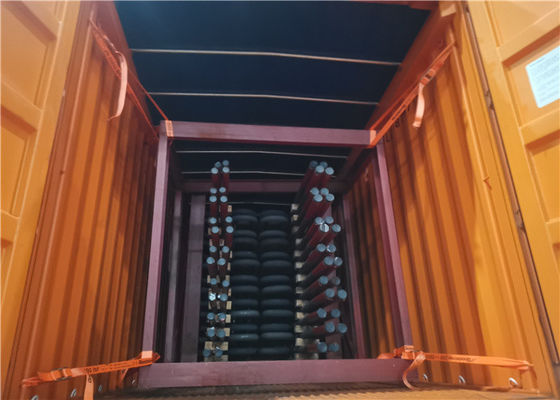

ASME Serpentine Tube de recourbement économiseuse d'énergie standard

Économie d'énergie standard de recourbement de Serpentine Tube Superheater Coil ASME

Pendant plus de 30 années, Hua Dong Boiler a été uniformément innovant et améliorant nos pièces de rechange de chaudière. Les améliorations en le ployage, la soudure et la conception pour assurer nos produits pour répondre à des normes européennes et américaines, assurant une représentation fiable.

Description de bobine de surchauffeur

Le tube serpentin est un tube qui tord et tourne plusieurs fois dans un avion. La surface de chauffage de convection de la chaudière, telle que l'économiseur, surchauffeur et réchauffeur, adopte la structure du tube serpentin par la ceinture, avec la disposition horizontale et verticale.

Le surchauffeur, le réchauffeur et l'économiseur de la chaudière adopter la surface de chauffage de tube serpentin. En raison d'une série de caractéristiques telles que le grand nombre, le rayon de cintrage différent et beaucoup de joints soudés, le processus de fabrication de la surface de chauffage serpentine est plus complexe et la productivité est inférieure. Ces dernières années, afin de changer cet aspect arrière de production, les usines importantes de la chaudière de la Chine ont pris une série de mesures dans la conception et la technologie d'améliorer l'universalité des pièces et des composants de produit, créant des conditions nécessaires pour la mécanisation, l'automation et l'organisation des lignes de production automatiques de la production serpentine de tuyau. Actuellement, les usines importantes de la chaudière de la Chine ont adopté les lignes de production automatiques avec le contrôle de programme pour la fabrication des surfaces de chauffage de bobine.

1. Composition matérielle : Elle se compose de l'acier comme un serpent de tubes (acier au carbone, allié ou de l'acier résistant à la chaleur, etc.) et boîtes de collection et tout autre matériel de support. Les tubes ont généralement 32, 38, 42 ou autres types de caractéristiques, selon les besoins de l'utilisateur séparément.
2. disposition : disposition verticale ou horizontale.
3. caractéristiques : bel aspect, taille, exactitude, technologie de recourbement et de soudure de première classe, équipement de première classe de détection.

Surchauffeur
Les centrales de combustible fossile ont souvent une section de surchauffeur dans la vapeur produisant du four. La vapeur traverse le matériel de séchage à l'intérieur du tambour de vapeur dessus au surchauffeur, un ensemble de tubes dans le four. Ici la vapeur prend plus d'énergie des fumées chaudes en dehors de la tuyauterie, et sa température est maintenant surchauffée au-dessus de la température de saturation.

Réchauffeur
Les fours de centrale peuvent avoir une section de réchauffeur contenant des tubes de chauffage par les fumées chaudes en dehors des tubes. La vapeur d'échappement de la turbine à haute pression est passée par ces tubes passionnés pour rassembler plus d'énergie avant de conduire les turbines intermédiaires et puis à basse pression.

Processus

Équipement d'essai

Introduction de société

Établi en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.

1. Aire de fabrication de 200 000 mètres carrés

2. 80 ingénieurs

3. 200 soudeuses codées

4. 30 inspecteurs autorisés (instructeurs de niveau-III de NDT)

5. Permis de classe-Un pour la chaudière de conception et de fabrication

6. Système de qualité de 9001:2008 d'OIN

7. Certificat d'ASME des chaudières de puissance

8. ASME autorisation de timbre de “S”, de “U” et de NOTA:
