Assemblée standard de serpentins d'évaporateur de chaudière de 8.1Mpa ASME

Assemblée standard de serpentins d'évaporateur de 8.1Mpa ASME avec le mur de membrane de chaudière


Introduction

Le faisceau de tubes évaporatif est un faisceau de tubes évaporatif absorbant principalement le transfert de chaleur de convection dans la petite et de capacité moyenne chaudière. C'est généralement un paquet du système décalé dense de tube composé de tubes croissants et descendants liés au tambour supérieur et inférieur. La charge thermique de tuyau de faisceau de tubes d'évaporation est haute, la présente partie du tuyau par l'eau chaude dans la vapeur, de bas en haut ; Sa fonction principale est d'absorber la chaleur à l'eau et à la vapeur et de servir de partie de montée du cycle de l'eau de chaudière.

Les panneaux de mur de l'eau sont la surface de chauffage principale des chaudières, composée de nombres de rangées des tubes en acier, disposées autour du coin de chaudière. Est à l'intérieur l'écoulement de l'eau ou la vapeur, et l'extérieur accepte la chaleur de la flamme dans le four de la chaudière, absorbant principalement la chaleur de rayonnement des produits à hautes températures de combustion dans le four. Le fluide de travail se lève dans lui et s'évapore par la chaleur.

Si selon le type de structure, il y a trois types principaux : type nu de tube, type de membrane et piquer le type de tube.

Le mur de l'eau de membrane est une structure hermétique se composant des tuyaux et des ailerons. Les avantages sont moins de fuite d'air dans le four ; peuvent utiliser le mur de pose de conduites, moins de charge sur la structure métallique et de plus peu coûteux de la chaudière ; structure facile à utiliser de suspension et améliorer le système de dilatation thermique, approprié à la production mécanisée à grande échelle, taux élevé d'assemblée, capacité de stockage à basse température et raccourcir l'étoile- et le temps d'arrêt. L'inconvénient est que le processus de fabrication est complexe. Le mur de l'eau de membrane est employé souvent dans la grande capacité, la haute température et les chaudières à haute pression.

Selon le processus de fabrication différent, le mur de l'eau de membrane peut être divisé en trois types (voir la fig. 1) : des tubes d'aileron 1.rolled sont soudés dans les rangées, avec la charge de travail moins de soudure, mais les tubes d'aileron sont chers. le tube 2.bare et l'aileron (acier plat) sont soudés en rangées, qui a le bas coût matériel et peut facilement répondre aux exigences de divers lancements, mais en acier plat exige la haute précision et l'equipment.3 de finition. La soudure par fusion nue de tube, les ailerons entre les tubes sont constituées en remplissant fil de soudure, en grande partie utilisé pour le petit lancement entre les tubes. Le lancement entre les tubes du mur de l'eau de membrane est lié aux facteurs tels que la pression de chaudière et la charge thermique de four, habituellement s/d est 1.2-1.5.

Les murs de membrane sont très utilisés en tant que surfaces de chauffage pour des chaudières de centrale et des chaudières industrielles.

Points forts de mur de l'eau de membrane

(1) assurent le cachetage du mur de four et réduisent la fuite d'air dans la chambre de combustion.

(2) il est salutaire empêcher la réalisation du plein refroidissement par l'eau dans la chambre de combustion cokéfier dans l'état de la combustion intensifiée.

(3) le temps de refroidissement du démarrage et de l'arrêt des chaudières peut se raccourcir en raison de sa petite capacité de stockage de chaleur, hausse rapide de la température et refroidissement rapide dans la chambre de combustion.

le mur de four de pose de conduites (de 4) convient, qui réduit considérablement la charge du cadre de chaudière et il est commode pour la suspension et le levage.

(5) comparé au type nu de tube, le pouvoir absorbant de la chaleur du tube est amélioré.

(6) il améliore le degré de par-assemblée de composants de chaudière, facilite et réduit la charge de travail d'installation

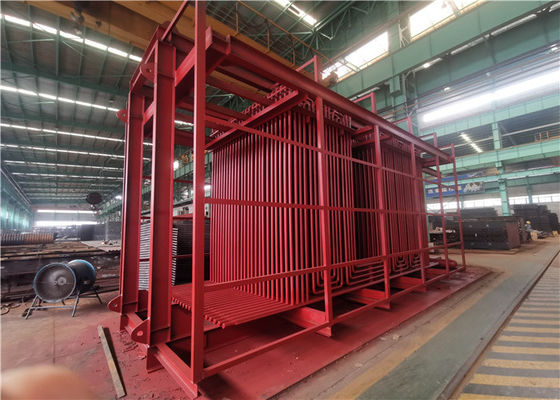

Le dessin ici est l'ensemble de vaporisateur avec le mur de membrane et les serpentins d'évaporateur pour votre référence.

Ce projet également inclure la vapeur drum+header+economizer.
