Lieu d'origine: | La Chine |
Nom de marque: | HDB |
Certification: | ISO9001, ASME, EN |
Numéro de modèle: | Mur de membrane |
Nom de produit: | Mur de membrane | Mots-clés: | Panneau de mur de l'eau |
---|---|---|---|
Application: | Entretien pour Sugar Mill | Matériel de tube bas: | SA192M |
Matériel de plat plat: | Q235B | Technique de production: | Soudure à l'arc électrique submergée, soudure à l'arc électrique d'argon |
Surligner: | Four standard W d'ASME tout l'anel de p,Panneau de mur de four de SA192M,Panneaux préfabriqués de chaudière de SA192M |
Murs standard de membrane de chaudière d'ASME faits de SA192M pour le remplacement/entretien du moulin de Sugur
Lancement de produit
Les panneaux de mur de l'eau sont la surface de chauffage principale des chaudières, composée de nombres de rangées des tubes en acier, disposées autour du coin de chaudière. Est à l'intérieur l'écoulement de l'eau ou la vapeur, et l'extérieur accepte la chaleur de la flamme dans le four de la chaudière, absorbant principalement la chaleur de rayonnement des produits à hautes températures de combustion dans le four. Le fluide de travail se lève dans lui et s'évapore par la chaleur.
Quand le mur de l'eau a été au commencement conçu, on ne l'a pas prévu pour être chauffé, mais pour refroidir le four de sorte qu'il ne soit pas endommagé par haute température. Après, en raison de sa bonne fonction d'échange thermique, remplaçant graduellement le tambour de vapeur pour être les pièces de chauffage principales pour des chaudières. Elles sont la surface de chauffage évaporative se composant de beaucoup de tubes parallèles étendus sur le mur intérieur du foyer de chaudière. Leurs fonctions sont d'absorber la chaleur rayonnante par la conduite à hautes températures du feu ou de gaz dans le four, et produisent la vapeur ou l'eau chaude à l'intérieur des tubes, et de réduire également la température de mur de four afin de la protéger. Dans des chaudières de grande capacité, la température de flamme dans le four est très haute et l'intensité du rayonnement thermique est très haute. 40-50% bien plus de la chaleur est absorbé par le mur de l'eau. Excepté les chaudières de petite capacité, la surface de chauffage évaporative principale pour les chaudières aquatubulaires actuelles sont le mur de l'eau.
Si selon le type de structure, des murs de l'eau peuvent être divisés en types : type nu de tube, type de membrane et piquer le type de tube.
Le type de membrane est le plus très utilisé.
Le mur de l'eau de membrane est une structure hermétique se composant des tuyaux et des ailerons. Les avantages sont moins de fuite d'air dans le four ; peuvent utiliser le mur de pose de conduites, moins de charge sur la structure métallique et de plus peu coûteux de la chaudière ; structure facile à utiliser de suspension et améliorer le système de dilatation thermique, approprié à la production mécanisée à grande échelle, taux élevé d'assemblée, capacité de stockage à basse température et raccourcir l'étoile- et le temps d'arrêt. L'inconvénient est que le processus de fabrication est complexe. Le mur de l'eau de membrane est employé souvent dans la grande capacité, la haute température et les chaudières à haute pression.
Selon le processus de fabrication différent, le mur de l'eau de membrane peut être divisé en trois types (voir la fig. 1) : des tubes d'aileron 1.rolled sont soudés dans les rangées, avec la charge de travail moins de soudure, mais les tubes d'aileron sont chers. le tube 2.bare et l'aileron (acier plat) sont soudés en rangées, qui a le bas coût matériel et peut facilement répondre aux exigences de divers lancements, mais en acier plat exige la haute précision et l'equipment.3 de finition. La soudure par fusion nue de tube, les ailerons entre les tubes sont constituées en remplissant fil de soudure, en grande partie utilisé pour le petit lancement entre les tubes. Le lancement entre les tubes du mur de l'eau de membrane est lié aux facteurs tels que la pression de chaudière et la charge thermique de four, habituellement s/d est 1.2-1.5.
Spécifications

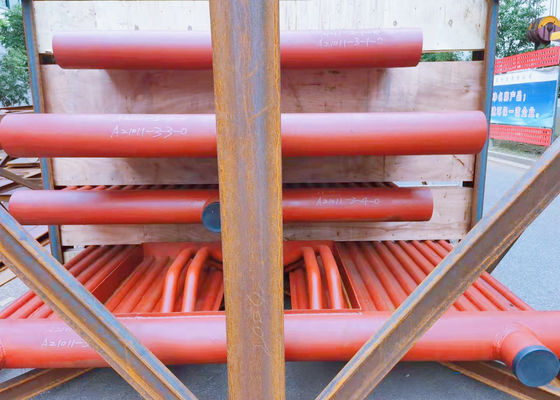

Les images ci-dessus sont des murs de membrane pour un projet du Pakistan avec des détails des spécifications ci-dessous :
Nom | Murs de Memebrane |
Matériel | ASME SA192M et Q235B |
Taille de tube | 63.5*4.5mm |
Norme | Selon la norme d'ASME/GB |
Équipement | Équipement de production automatique |
Application | Entretien de Sugar Mill Boiler et de chaudière de centrale |
