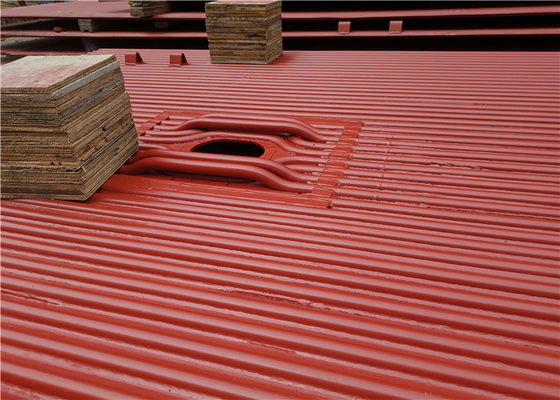

Usine de Shell Membrane For Sugar Mill de chaudière de soudure à l'arc électrique de Q235B

Q235B mur de l'eau de membrane de soudure à l'arc électrique pour l'application du four de chaudière


Description de produit de mur de l'eau de membrane

La fonction principale des panneaux de mur de l'eau dans la chaudière est d'absorber la chaleur produite par la flamme ou la conduite à hautes températures et de produire de la vapeur ou de l'eau chaude dans des tubes, par conséquent de réduire la température dans la chambre.

Nous sommes fabriquants et fournissants une gamme complète de panneaux de Waterwall. Les tubes offerts par nous sont connus pour résister à une grande pression interne comme bande continuelle de matériel d'aileron est blessés en spirale sur le tube. Ces tubes sont connus pour fournir la chaleur uniformément ce résultat dans une chaleur dégagée accrue.

Le mur de l'eau de membrane est une structure hermétique se composant des tuyaux et des ailerons. Les avantages sont moins de fuite d'air dans le four ; peuvent utiliser le mur de pose de conduites, moins de charge sur la structure métallique et de plus peu coûteux de la chaudière ; structure facile à utiliser de suspension et améliorer le système de dilatation thermique, approprié à la production mécanisée à grande échelle, taux élevé d'assemblée, capacité de stockage à basse température et raccourcir l'étoile- et le temps d'arrêt. L'inconvénient est que le processus de fabrication est complexe. Le mur de l'eau de membrane est employé souvent dans la grande capacité, la haute température et les chaudières à haute pression.

Selon le processus de fabrication différent, le mur de l'eau de membrane peut être divisé en trois types (voir la fig. 1) : des tubes d'aileron 1.rolled sont soudés dans les rangées, avec la charge de travail moins de soudure, mais les tubes d'aileron sont chers. le tube 2.bare et l'aileron (acier plat) sont soudés en rangées, qui a le bas coût matériel et peut facilement répondre aux exigences de divers lancements, mais en acier plat exige la haute précision et l'equipment.3 de finition. La soudure par fusion nue de tube, les ailerons entre les tubes sont constituées en remplissant fil de soudure, en grande partie utilisé pour le petit lancement entre les tubes. Le lancement entre les tubes du mur de l'eau de membrane est lié aux facteurs tels que la pression de chaudière et la charge thermique de four, habituellement s/d est 1.2-1.5.

Matériaux pour des panneaux de mur de l'eau
20# acier, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Normes
Norme de code d'ASME, norme de gigaoctet

Inspection de qualité
La TA, droite, essai hydraulique

Spécifications

La fonction principale des panneaux de mur de l'eau dans la chaudière est d'absorber la chaleur produite par la flamme ou la conduite à hautes températures et de produire de la vapeur ou de l'eau chaude dans des tubes, par conséquent de réduire la température dans la chambre.

• Panneau de mur de l'eau de chaudière de membrane : les soudages par points beaucoup ont roulé les tubes à ailettes dans une surface combinée scellée de chauffage, qui améliore l'herméticité du four et réduit la fuite d'air.
• Tuyauterie cloutée de mur de l'eau : les goupilles de soudures de 20 à 25 millimètres de longueur et 6 à 12 millimètres de diamètre sur le tube de mur de l'eau, et applique alors un plastique réfractaire de minerai de chrome pour réduire l'absorption de la chaleur de panneau de mur de l'eau, et augmente la température dans la zone de combustion. Il est approprié pour des situations où il est difficile de mettre le feu au carburant, aussi bien que des fours de tapement de scories spécifiques.
• Panneau de mur simple de l'eau de chaudière de tube : composé de rangée entière des tuyaux d'acier sans couture, la structure la plus simple.
• tuyauterie Mur-attachée de mur de l'eau de chaudière : incorporé dans le mur intérieur du mur de four, absorption à simple face de la chaleur.
• Panneau de mur passionné double face de l'eau : installé au milieu du grand four de chaudière, qui est divisé en deux parts qui sont indépendant de l'un l'autre, et les deux côtés sont chauffés.
