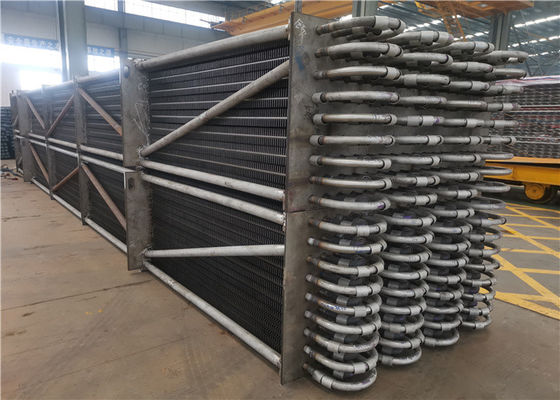

le tube d'aileron 4kW vertical réduisent l'économiseur de chaudière de contrainte thermique

L'économiseur vertical de tube d'aileron de Sprial dans la centrale réduisent la contrainte thermique

Description d'économiseur

L'économiseur est un dispositif installé dans la partie plus inférieure de la conduite de queue de chaudière pour réutiliser la chaleur résiduelle de la fumée d'échappement, chauffant l'eau d'alimentation de chaudière dans la surface de chauffage de l'eau saturée sous la pression de tambour de vapeur, parce qu'il absorbe la chaleur de la fumée à hautes températures, réduit la température d'échappement de la fumée, économise l'énergie et améliore l'efficacité, ainsi ce s'appelle l'économiseur.

l'économiseur de type h de tube à ailettes est un économiseur efficace de transfert de chaleur assemblé par le tube à ailettes de type h (a également appelé le tube à ailettes de type h, le tube à ailettes, le tube de papillon).

1. Structure : La forme de base est type de type et de double « H » de « H », disposé dans la ligne.

2. Caractéristiques de fonctionnement :

(1) l'économiseur avec l'économiseur de type h de tube à ailettes au lieu de l'économiseur nu de tube peut augmenter le secteur de transfert de chaleur, réduisent le nombre de disposition de tuyau, afin d'augmenter la section de circulation de fumée, réduisiez la vitesse de fumée, réduire l'usage. Puisque le taux d'usage du tuyau est proportionnel à la puissance 3,33 du débit de fumée, si la vitesse de fumée est réduite de 9M /s à 7m/s, le taux d'usage sera réduit à 43% de l'original. En même temps, l'expérience prouve que le tube à ailettes lui-même a l'effet de faire le concentré de cendres volantes au milieu de la rangée de tube, ainsi l'économiseur de tube à ailettes a effet de réduire l'usage sur la structure.

(2) le tube à ailettes de type h peut être fabriqué dans type tube à ailettes du double tuyau le « double H », sa structure est rigide, peut être employé dans le cas de la longue rangée de tube.

(3) l'économiseur de type h de tube à ailettes est arrangé dans la ligne. l'aileron de type h divise l'espace en plusieurs petits secteurs, qui exerce un effet d'écoulement sur la circulation d'air, de sorte que l'usage soit considérablement réduit.

(4) l'aileron de type h peut réaliser l'effet de soufflement de la meilleure suie dû à la formation des canaux droits des deux côtés.

(5) l'espace compact, le poids global est considérablement réduit, réduit le coût.

(6) économie d'énergie et moins de puissance : l'économiseur pour le groupe électrogène peut réduire au moins deux-tiers de la perte de chaleur de fumée de générateur, et seulement 2 | puissance 4kW par tonne de vapeur.

(7) fonctionnement et entretien simple ; Économie de travail : usine globale d'ensemble d'économiseur, pièces moins mobiles, structure simple, facile à installer. Le haut niveau de l'automation, fonctionnement et entretien simple, peut réduire le personnel d'opération.

Fonction

1. Absorbez la chaleur de la fumée à basse température, réduisez la température d'échappement de fumée, réduire la perte de fumée et sauver le carburant.

2. Depuis l'eau d'alimentation est chauffé dans l'économiseur avant d'entrer dans le tambour, l'absorption de la chaleur de l'eau d'alimentation sur la surface de chauffage est réduite, et l'économiseur peut être utilisé pour remplacer une partie de la surface de chauffage évaporative à coût élevé.

3. Quand la température de l'eau d'alimentation est augmentée, la différence de la température de mur sera réduite et la contrainte thermique sera également réduite pour prolonger la durée de vie du tambour de vapeur.

Spécifications

Application

Industrie relative : Centrale de cycle combiné, générateur de vapeur de récupération de chaleur (HRSG).

Les économiseurs sont utilisés généralement en tant qu'élément d'un générateur de vapeur de récupération de chaleur (HRSG) dans une centrale de cycle combiné. Dans un HRSG, des passages de l'eau par un économiseur, puis une chaudière et puis un surchauffeur. L'économiseur empêche également l'inondation de la chaudière avec de l'eau liquide qui est trop froid pour être bouilli donné les débits et la conception de la chaudière.
