Lieu d'origine: | La Chine |
Nom de marque: | HD Boiler |
Certification: | ISO9001 , SGS , TUV , ASME , EN |
Numéro de modèle: | Tambour de vapeur |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Emballage navigable |
Délai de livraison: | 50~100 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 400 tonnes par mois |
Condition: | nouveau | Structure: | Tube du feu/eau |
---|---|---|---|
Carburant: | Chaleur de charbon/gaz/à charbon/eau | Type: | Circulation naturelle/une fois |
Spécifications: | Adapté aux besoins du client | Code de HS: | 3215960855 |
Surligner: | Chaudière à vapeur horizontale de gaz naturel,chaudière à vapeur de l'huile usagée 1300hp,chaudière à vapeur du gaz 1300hp naturel |
Le double de rendement élevé de charbon bat du tambour de la chaudière à vapeur horizontale de gaz naturel d'huile usagée
Description
1. Opération, sûr complètement automatique et fiable, avec un grand choix de contrôle de chaudière et de dispositifs de protection, pression de vapeur, pression d'eau et combustion de tous avec les systèmes de contrôle automatiques. La chaudière à eau chaude est également équipée d'à régulation de processus et la température et minuteur.
2. Facile à utiliser et maintenir, pour réduire le travail.
3. Équipé du brûleur importé de nom de marque, alimentez entièrement la combustion et les économies d'énergie, protection de l'environnement.
4. Chaufferie de la taille de la combustion fermée, sans pullution, beau et propre.
5. Structure compacte, installation facile.
Les en-têtes de chaudière ont l'en-tête de mur de l'eau, en-tête de surchauffeur, en-tête d'économiseur et ainsi de suite, il agit en tant que collection, mélange, redistribuant le milieu de travail, comme la structure, il peuvent être classifiés en tant que le type de couvercle d'embout (clôture de fin) et striction en bas de type.
L'en-tête est corps composé d'en-tête (tubes et tuyaux sans soudure, en acier de grand diamètre), couvercle d'embout (clôture), joint de tube, trou de main, prise de thermomter et ainsi de suite. Et la vérification de soudure est strictement procédée comme processus de soudure pour garantir les produits qualifiés par 100%.

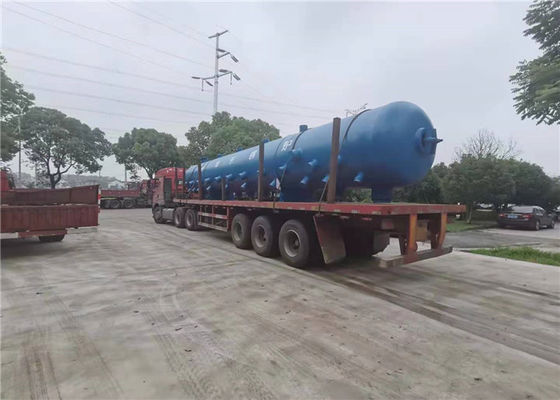

Le tambour est un récipient à pression cylindrique utilisé pour la séparation de l'eau de vapeur et la purification de vapeur dans la chaudière aquatubulaire pour former le circuit de circulation de l'eau et l'eau de chaudière de magasin. Sa fonction principale est de recevoir l'eau de l'économiseur, de la vapeur distincte et de l'eau, l'eau d'approvisionnement au circuit de circulation et de livrer la vapeur saturée au surchauffeur. Il y a une eau dans le fût, qui a un stockage de milieu de la chaleur et de fonctionnement. Il peut ralentir la vitesse de changement de pression de vapeur quand les changements de condition de travail, et jouer un certain rôle de tampon quand l'eau et la charge d'alimentation ne sont pas coordonnées pendant une courte période. Le tambour est équipé des dispositifs internes pour la séparation de l'eau de vapeur, nettoyage à la vapeur, dosant dans la chaudière et la purge continue pour assurer la qualité de vapeur, suivant les indications de la figure.
Le tambour est la pression de mur épaisse la plus encombrante et la plus chère soutenant la partie dans la chaudière. Le tambour soutient non seulement la pression interne élevée, mais produit également de la contrainte thermique due à la variation des conditions de fonctionnement et à la fluctuation de la température de mur. Par conséquent, les conditions de travail sont pauvres, et la surveillance efficace des conditions de fonctionnement est nécessaire.
détails de séparation de la Vapeur-eau
La séparation primaire de la vapeur-eau enlève presque toute la vapeur de l'eau de sorte que la vapeur très petite soit recyclée du fond de tambour vers les tubes passionnés par la connexion de débouché (downcomer).
À la séparation secondaire, la vapeur est passée par une étape secondaire des séparateurs ou des éléments d'épurateur (plats parallèles ondulés habituellement étroitements aligné) pour le retrait final de gouttelette d'eau. La vapeur est alors épuisée par de divers ports.
Nom de produit | |
Capacité de vapeur | 6-30 tonnes de vapeur par heure |
Puissance de chaudière | 30-1300hp |
Pression d'utilisation | 1.25Mpa. 1.6Mpa, 2.5Mpa |
La température de vapeur | 193℃, 204℃,℃ 226 |
Efficacité thermique | 95% |
De contrôle des opérations | Contrôle intelligent de PLC |
Paramètres techniques
ItemModel | Chaudière à vapeur horizontale de gaz naturel d'huile usagée de doubles tambours | |||||||||
Capacité évaluée de vapeur (Ton/h) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
MPA évalué de pression de vapeur | 1.25/1.6/2.5 | |||||||||
℃ évalué de la température de vapeur | 194/203/225/400 | |||||||||
Efficacité % de conception | 92,26 | 92,23 | 92,22 | 92,26 | 92,26 | 91,99 | 91,82 | 91,99 | 92,17 | |
℃ de température de l'eau d'alimentation | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
Carburant disponible | pétrole diesel/lourd/gaz naturel/LPG | |||||||||
Consommation de carburant | Kg/h heure diesel | 267,45 | 402,68 | 535,2 | 668,6 | 1002,6 | 1337,3 | 1671,6 | 2005,9 | 2336,8 |
Gaz naturel Nm3/h | 329,4 | 425,9 | 567,9 | 709,6 | 1064,3 | 1418,4 | 1773,1 | 2127,6 | 2477,4 | |
Dimension hors-tout | Longueur m | 5,2 | 5,9 | 7,2 | 7,8 | 8,5 | 9,2 | 11,4 | 11 | 11,2 |
Largeur m | 2,7 | 2,7 | 3,4 | 3,4 | 3,6 | 3,7 | 3,7 | 3,9 | 4,6 | |
Taille m | 3,2 | 3,2 | 3,5 | 3,6 | 3,6 | 3,7 | 3,8 | 4,6 | 5,2 |
Conception et capacité de production
1. Deux lignes de production automatiques de pot tournant
2. Recourbement chaud au rayon de cintrage minimum 0.6D
3. Tube de mur de membrane se pliant, avec les machines à cintrer de panneau horizontal et vertical
4. Fabrication de panneau pour jusqu'à pour des chaudières de centrale 1000MW
5. Fabrication des séparateurs cycloniques de chaudière de CFB
6. Fabrication d'en-tête aux normes chinoises (gigaoctet), aux normes des USA (ASME), ou à la norme d'UE (en)
7. Large éventail d'équipement de traitement thermique comprenant 10 fours, la normalisation de offre et le gâchage
