Section d'évaporation de mur de l'eau de chaudière de combustion de charbon de centrale d'ASTM

Certification des panneaux de mur de l'eau de chaudière de pièces de rechange de chaudière de brûleur à vapeur de gaz ASTM

1.Descriptions

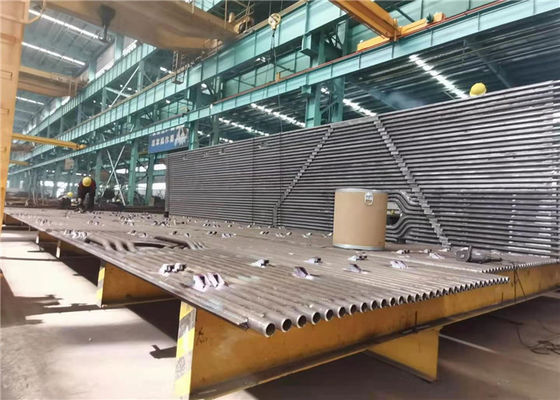

Les murs de l'eau de chaudière sont des murs de membrane qui sont faits de tubes soudés ainsi qu'ou sans bande de métal dans l'intervalle. Ces murs forment la clôture de la chambre de combustion de charbon. Des tubes de mur de l'eau désigné également sous le nom de la section de vaporisateur ; ils contiennent de l'eau en grande partie en forme liquide qui s'évapore graduellement pendant qu'elle monte dans la chaudière.

Notre mur de l'eau de membrane sont fabriqués utilisant la matière première de haute catégorie et l'équipement de production contemporain à notre unité de fabrication avancée. La gamme offerte est disponible dans diverses tailles, formes et caractéristiques, selon les conditions de nos clients estimés. De plus, ceux-ci sont livrés aux clients dans le délai promis.

paramètre 2.Technical

Avantages de mur de l'eau de membrane

(1) assurent l'étanchéité du mur de four et réduisent la fuite d'air dans la chambre de combustion.

(2) réalisent le plein refroidissement par l'eau dans la chambre de combustion, qui favorise empêcher la cokéfaction dans la circonstance de la combustion augmentée.

(3) la petite capacité de stockage de chaleur, chauffage rapide de chambre de combustion, refroidissement rapide, peut raccourcir le début de chaudière et arrêter le temps de refroidissement.

(4) approprié pour l'usage du mur de four de revêtement de tube, de ce fait considérablement réduisant la charge du cadre de chaudière, facile à accrocher.

(5) comparé au tube léger, le pouvoir absorbant de la chaleur du tube est amélioré.

(6) améliorent le degré de pré-combinaison des pièces de chaudière, commode et réduisent le travail d'installation.

Lancement de produit

Le mur de refroidissement par l'eau de membrane se rapporte au mur de refroidissement par l'eau composé d'écran hermétique de tuyau soudé par l'acier et le tuyau plats. Le mur de refroidissement par l'eau de membrane peut garantir la bonne étanchéité de la chambre de four, pour réduire de manière significative le coefficient de fuite d'air de la chambre de four pour la chaudière à pression négative, et améliore la condition de combustion dans le four. Il peut augmenter la surface de chauffe efficace de rayonnement et sauver la consommation en acier.

Détails de construction

Les caractéristiques de combinaison du mur de refroidissement par l'eau de membrane sont comme suit :
1. Vérifiez et ajustez la largeur, la longueur, la planéité et la diagonale de la rangée de tuyau quand la rangée segmentée de tuyau est levée sur le cadre de combinaison. Si la largeur de la rangée de tube est plus grande qu'ou moins que la taille spécifique, l'aileron peut être coupé à une longueur appropriée, être ajusté sur la taille spécifique et être puis ressoudé. Quand la différence diagonale de la rangée de tuyau dépasse le lOmm, des ailerons entre quelques tuyaux avec plus de grande taille peuvent être coupés pour réduire la distance entre les tuyaux pour éliminer la différence diagonale, et alors les ailerons peuvent être soudés. Quand l'inégalité de la rangée de tuyau dépasse la gamme permise, le cadre de portique peut être employé à corrigez la pression supérieure du cric.
2. Le joint plat de la rangée de tuyau est différent de celui d'un tuyau simple. Le joint de soudure d'un tuyau simple se rétrécit environ de 1-2mm après soudure, qui n'exerce aucun effet sur d'autres tuyaux. Mais la rangée de tuyau n'est pas identique, deux sections de soudage bout à bout de rangée de tuyau, si d'un côté à l'autre côté de l'ordre de la soudure, la soudure à l'extrémité du tuyau provoqué par la déformation est très grande. Par conséquent, avant le soudage bout à bout, le dégagement de bout de ce joint de soudure devrait être largement mesuré, et selon le bout le dégagement est classification trop petite, modérée, trop grande, si le bout le dégagement est trop grand ou trop petit, doit prendre la méthode de couper le tuyau, remplacée par un tuyau court modéré. Actuellement, dû au rétrécissement de la soudure, le tuyau avec un plus grand espace deviendra solderable. Afin de réduire la déformation de rétrécissement de la soudure de tuyau, la méthode de symétrie et la soudure croisée devraient être adoptées.
3. La partie plus inférieure du mur avant et arrière de refroidissement par l'eau a la sole de four (seau froid de cendre), et la partie supérieure du mur arrière de refroidissement par l'eau a l'angle de flamme, ainsi la taille du composant est plus grande et la forme est plus spéciale, ainsi il est difficile de combiner.
4. La boule de monopasse du tuyau arrière de mur de l'eau est différente d'autres tuyaux extérieurs de chauffage. Puisque le mur arrière de l'eau dans la boîte supérieure d'en-tête a un angle antidéflagrant, le nombre de tuyau de recourbement d'angle antidéflagrant est identique que ce du mur arrière de l'eau, afin d'augmenter la rigidité de l'angle antidéflagrant, il y a également un nombre considérable d'espacer le tuyau droit (plus type de four). À l'intersection de l'angle de flamme et du tuyau droit, la pièce en t en forme spéciale d'acier de fonte d'equidiameter (tuyau de trois-branche) est installée. Dans le tube droit et la jonction entre le réservoir allié supérieur est équipé de l'orifice Φ 5 millimètres ou passage calibré de Φ de 10 millimètres. De cette façon, plus du travail le tuyau coudé moyen favorise le refroidissement de l'angle de flamme, et une petite pièce du tuyau coudé moyen de travail s'assure que le tuyau droit et le tuyau incurvé ont la quantité correspondante d'expansion, afin de réduire l'effort interne, ainsi la difficulté du dépassement par les augmentations de boule.
