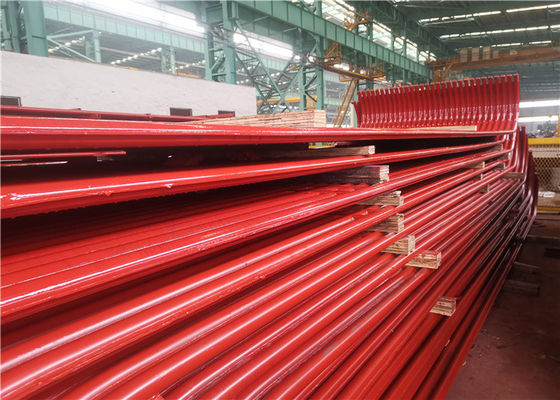

Structure serrée de la circulation CFB de chaudière de l'eau de mur d'air naturel de panneaux

Structure serrée de la circulation CFB de chaudière de l'eau de mur d'air naturel de panneaux

Introduction

Des matériaux de mur de l'eau sont généralement faits d'acier au carbone. Quand la pression de chaudière est au-dessus de 14 MPA, l'acier allié est également partiellement employé. Tuyau en dehors de diamètre : les chaudières de circulation naturelle emploient généralement 51 | 83 millimètres ; les chaudières à circulation forcée multiples et les chaudières à courant continu emploient généralement 22 | 60 millimètres. Le mur de l'eau d'une chaudière de C.C n'est pas nécessairement droit comme celui d'une chaudière de circulation naturelle, et peut également être horizontalement entouré ou sous d'autres formes. Quand les paramètres sont hauts, particulièrement dans la chaudière à courant continu, afin d'empêcher la détérioration de transfert de chaleur dans le secteur de charge thermique de feu vif du four, les tubes filetés internes sont employés souvent ou des spoilers sont installés à l'intérieur des tubes.

Une surface de chauffage évaporative se composant d'un certain nombre de tuyaux parallèles posés sur le mur intérieur d'un foyer de chaudière. La fonction du mur de l'eau est d'absorber la chaleur rayonnante de la flamme ou de la fumée à hautes températures dans le four, la vapeur de produit ou l'eau chaude dans le tube, et réduit la température du mur de four, et protège le mur de four. Dans la chaudière de grande capacité, la température de flamme dans le four est très haut, et l'intensité du rayonnement thermique est très large.40 | 50% ou plus de la chaleur dans la chaudière est absorbé par le mur de l'eau. Excepté quelques chaudières de petite capacité, le mur de l'eau est le chauffage évaporatif principal surface dans les chaudières aquatubulaires modernes. Le mur de l'eau est divisé en type léger de tube et type de membrane selon sa structure. Le mur léger de l'eau de tube se compose du tuyau d'acier ordinaire de chaudière (fig. 1 mur léger de l'eau de tube). Plus la disposition de tuyau est étroite, plus l'effet de protection du mur de four est est meilleur. Des murs de four sont intensivement faits de réfractaires et matériaux d'isolation légers. Ces matériaux peuvent être établis dans le mur de four, ou être étendus sur le mur à refroidissement par eau pour devenir un mur de four tubulaire pour l'installation facile.

Mur de l'eau de membrane

Le mur de l'eau de membrane est une structure hermétique se composant des tuyaux et des ailerons. Les avantages sont moins de fuite d'air dans le four ; peuvent utiliser le mur de pose de conduites, moins de charge sur la structure métallique et de plus peu coûteux de la chaudière ; structure facile à utiliser de suspension et améliorer le système de dilatation thermique, approprié à la production mécanisée à grande échelle, taux élevé d'assemblée, capacité de stockage à basse température et raccourcir l'étoile- et le temps d'arrêt. L'inconvénient est que le processus de fabrication est complexe. Le mur de l'eau de membrane est employé souvent dans la grande capacité, la haute température et les chaudières à haute pression.

Le diamètre de matériel et de tuyau pour les chaudières à pression moyennes, hautes et ultra-hautes, dans des conditions normales de circulation de l'eau, mur de tuyau peut être bien refroidi, tuyau d'acier au carbone peut être choisi. Pour de sous chaudières à pression critiques critiques et superbes, daine à la détérioration du transfert de chaleur et la température moyenne élevée (particulièrement quand les paramètres critiques superbes sont atteints), il est souvent nécessaire d'utiliser les tubes filetés internes (cannelures en spirale tête multi sur le mur intérieur du tube, des tubes de structure typique montrée dans fig. 2) ou d'acier Cr-MOIS allié. Pour le mur de l'eau de membrane, la température et l'effort maximaux des ailerons devraient également être vérifiés. Le diamètre extérieur des tubes de mur de l'eau de chaudière de circulation naturelle est généralement 42-76mm, la pression sous-critique a commandé des chaudières de circulation sont 42-51mm, et une fois-à travers des chaudières sont 22-42mm.

Points forts de mur de l'eau de membrane

(1) assurent le cachetage du mur de four et réduisent la fuite d'air dans la chambre de combustion.

(2) il est salutaire empêcher la réalisation du plein refroidissement par l'eau dans la chambre de combustion cokéfier dans l'état de la combustion intensifiée.

(3) le temps de refroidissement du démarrage et de l'arrêt des chaudières peut se raccourcir en raison de sa petite capacité de stockage de chaleur, hausse rapide de la température et refroidissement rapide dans la chambre de combustion.

le mur de four de pose de conduites (de 4) convient, qui réduit considérablement la charge du cadre de chaudière et il est commode pour la suspension et le levage.

(5) comparé au type nu de tube, le pouvoir absorbant de la chaleur du tube est amélioré.

(6) il améliore le degré de par-assemblée de composants de chaudière, facilite et réduit la charge de travail d'installation.
