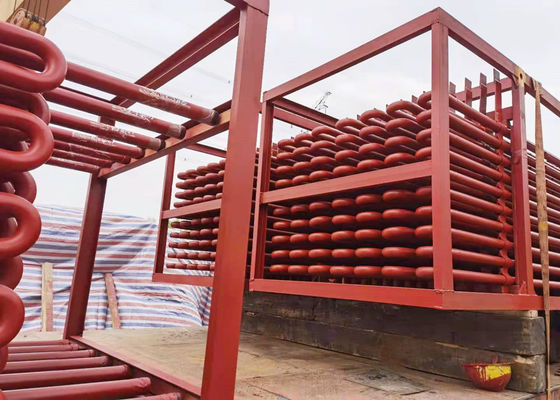

Surchauffeur en acier sans couture d'acier au carbone standard d'ASME pour la chaudière de CFB

Surchauffeur en acier sans couture d'acier au carbone standard d'ASME pour la chaudière de CFB

Disposition, spécifications et matériel de surchauffeur :

Arrnagement et spécifications :
La chaudière a des surchauffeurs de ciel et terre, le HS est arrangé dans le conduit de fumée après des séparateurs cycloniques, et le LS est arrangé dans l'axe vertical principal. La vapeur saturée est présentée dans les en-têtes de clôture de plafond par huit tubes se reliants de la vapeur φ108×5 saturée sur le tambour, et puis dans le surchauffeur de plus basse température par des tubes du φ 42×4.0, après avoir été chauffé par LS, entre dans le desuperheater pour ajuster la température, et puis entre dans le HS par huit tubes de φ108×5, et envoyé à la turbine à vapeur par la valve à vapeur principale après entrée dans l'expédition et manipulation de l'en-tête de débouché.
Le surchauffeur de LT adopte la disposition contranatant et le surchauffeur de HT est disposition en aval. La collection et la distribution de la vapeur adopte la manière de la direction de largeur d'améliorer l'irrégularité de la vapeur coulant et empêcher les bobines locales a surchauffé dû pour cuire le débattement à la vapeur.

Matériel :
Pour assurer l'opération de sécurité, le surchauffeur de LT utilise les tubes et tuyaux sans soudure, en acier de SA210 Gr.A1, et le surchauffeur de HT utilise les tubes et tuyaux sans soudure, en acier bas-alliés de SA213 T22.

Paramètres de Thechnical :
