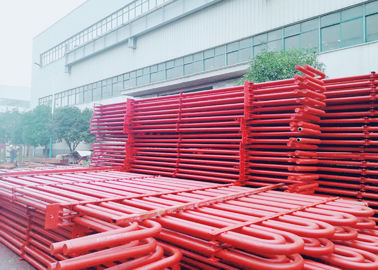

Surchauffeur et réchauffeur inoxydables/acier au carbone pour des chaudières de charbon de circulation naturelle

Détails

• La surchauffe soulève la performance globale aussi bien qu'évite trop de condensation à de dernières étapes de la turbine qui évite l'érosion de lame.

• La chaleur de gaz de combustion de four est utilisée pour le retrait de l'humidité de la vapeur et pour surchauffer la vapeur.

• Les surchauffeurs ont ususlly plusieurs circuits de tube parallèlement à un ou plusieurs courbures de retour, reliées entre les en-têtes.

• La chaleur des gaz chauds à la vapeur dans le surperheater est transférée à températures élevées.

• Par conséquent la section promary du surchauffeur est arrangée dans le contre-courant et la section secondaire dans le flux parallèle pour réduire le temp.stressing du mur de tube.

Caractéristiques fonctionnantes

Pour améliorer l'efficacité thermique, la pression de la vapeur surchauffée ont été grimpées de la pression centimétrique jusqu'à la pression sous-critique et supercritique. Mais limité par la représentation en métal, la température de vapeur des surchauffeurs et des reheates sont gardés à moins de 540-555 degrés.

Puisque ce qui traversent les tubes des surchauffeurs et des réchauffeurs sont vapeur à hautes températures, le coefficient de transfert de libération de chaleur de convection du mur de tube à cuire à la vapeur est tout à fait petit, et la représentation de transfert de chaleur est pauvre, la capacité de refroidissement de vapeur au mur de tube est basse. En attendant, pour s'assurer la différence raisonnable de la température du transfert de chaleur, habituellement des surchauffeurs et les réchauffeurs sont placés aux secteurs où les températures de fumée sont hautes, et leur température fonctionnante de mur de tube est plutôt haute, ainsi l'environnement de travail des superhearters et les réchauffeurs sont tout à fait mauvais. Particulièrement les réchauffeurs, pour la pression réchauffée de vapeur est bas, et leur capacité de refroidir des tubes sont plus mauvaise, ainsi ce comment s'assurer le métal de tube peut être travailler sûr sur le long terme est une question importante quand vient à la conception et au fonctionnement des surchauffeurs et des réchauffeurs. Le diagramme 4-1 énumère la limite supérieure des températures permises pour le métal commun utilisé dans les chaudières. Pour éviter l'utilisation de plus haut niveau de l'acier allié, quand il s'agit de conception des surchauffeurs et des réchauffeurs, a employé le métal de tube sont presque près des limites de la température en travaillant. Cette fois, s'il y a hausse de la température de 10-20 degrés, qui réduit également l'effort permis beaucoup. Par conséquent, l'attention devrait être payée pour la conception et le fonctionnement des surchauffeurs et des réchauffeurs dans les aspects ci-dessous :

1.to s'assurent l'écurie de tempeature de vapeur en courant. La variation de la température de vapeur n'est censée être pas over+5- -10 degrés ;

2.There a besoin de méthode fiable pour ajuster les températures aux surchauffeurs et aux réchauffeurs quand les changements d'états d'opération à certains se prolongent pour maintenir les températures évaluées de vapeur.

3. pour réduire au minimum la déviation thermique entre les tubes parallèles.

La vapeur d'admission des réchauffeurs est la vapeur de débouché du cylindre à haute pression de turbine à vapeur, sa pression est environ 20% de cela de la vapeur principale, dont le temperatre est légèrement plus haut que la température surnatured, et augmente ainsi la vapeur et la consommation de chaleur. Par exemple, la résistance de réchauffer le système est augmentée par 1kg/cm2, la consommation de vapeur de la turbine à vapeur est augmentée de 0,3%. Pour réduire la résistance d'écoulement de la vapeur dans des réchauffeurs et améliorer l'efficacité de système thermique, les réchauffeurs appliquent habituellement le petit taux d'écoulement de la masse, mais en attendant il rend plus mauvais pour des états de refroidissement du mur de tube des réchauffeurs. Par conséquent, la conception de réchauffer le système exige simple pour diminuer la résistance d'écoulement.

Application

l'utilisation pour chauffer la vapeur saturée, la température de vapeur a pu être jusqu'à 900 degrés C.

Hausses de capacité de surchauffeur pour augmenter la production d'électricité

Envoyez-nous a exigé des données techniques, telles que la capacité de vapeur, le presure, la température requise etc. Nous concevrons en conséquence.
