Lieu d'origine: | Ville de la Chine, Zhangjiagang |
Nom de marque: | HD BOILER |
Certification: | ISO9001 , SGS , TUV , ASME , EN |
Numéro de modèle: | Économiseur |
Quantité de commande min: | 2Set/ensembles 10tons |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Emballage navigable |
Délai de livraison: | 60days |
Conditions de paiement: | Western Union, L/C, T/T |
Capacité d'approvisionnement: | 500 tonnes par mois |
Matériel: | Acier d'acier au carbone/allié/acier inoxydable | Utilisation: | Moulin de centrale/sucre |
---|---|---|---|
Type: | Circulation naturelle | Structure: | Tube chaud/eau |
Sortie: | Vapeur | Carburant: | Charbon/gaz/à mazout, la chaleur de l'eau |
Surligner: | Économiseur de fumée d'ASME,Économiseur de fumée de centrale,économiseur de fumée de cfb |

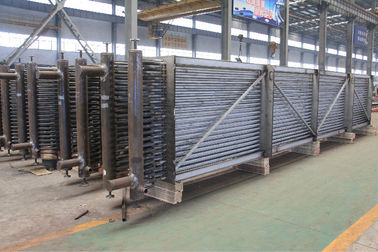

Bas d'ASME/à haute pression économiseur standard de fumée chauffent le tube d'aileron solide d'Effiency pour la centrale
Introduction
Les économiseurs de chaudière sont des dispositifs d'échange thermique avec les tubes à ailettes qui chauffent un liquide, parfois l'eau, jusqu'à cependant parfois ne dépasse pas le but de ébullition du liquide. Nous pouvons fabriquer trois types économiseur d'économiseur de chaudière, d'économiseur nu de tube, de H de tube à ailettes et économiseur en spirale de tube à ailettes. l'économiseur H-à ailettes de tube est le haut économiseur efficace d'échangeur de chaleur qui est les tubes H-à ailettes composés.
Comparé à l'économiseur nu de tube, l'économiseur H-à ailettes de tube peut élargir le secteur d'échange thermique et réduire le nombre de tubes. Il peut également augmenter le secteur d'écoulement de fumée afin de réduire la vitesse et l'abrasion d'écoulement de fumée.
le tube H-à ailettes peut être fait en tant que doubles tubes à ailettes de H, avec le rigidness élevé pour adapter la longue rangée de tube.
L'économiseur à ailettes en spirale est un équipement nouvellement conçu de transfert de chaleur, se compose des tubes d'aileron en spirale pour surmonter l'abrasion sérieuse et le temps de service court.
Caractéristiques
Description | Économiseur de chaudière |
Matériel | Allié l'acier, l'acier au carbone, le SA210C, le SA213T22, etc. |
Norme matérielle | ASTM, en ou OIN etc. |
Dimension | Personnalisation |
Poids |
Minute : 10 tonnes Maximum : 1000 tonnes |
Processus de fusion : | EF+IF + VD |
Processus | →Inspection de usinage →finishing du traitement thermique (Normalizing+ gâchant) de → d'inspection de →rough du machining→UT →2nd traitement thermique chaud/froid-Rolling→ de → de Material→Ingot |
Norme d'UT | ASTM A388 ou EN10228, etc. |
Spécifications techniques
Structure matérielle
Se compose d'un sérieux des tubes d'aileron en spirale, des en-têtes de l'admission et du débouché, de la courbure, du cadre et d'autres auxiliaires.
Disposition de structure
Dans la ligne/disposition décalée.
Fonction
Il y a trois étapes de l'eau d'alimentation dans la chaudière de chauffage dans la vapeur surchauffée : préchauffage, évaporation, et surchauffe d'eau d'alimentation. Les trois étapes sont de finition sur trois surfaces de chauffage différentes. Le circuit de vapeur et d'eau de chaudière se composent de trois surfaces de chauffage différentes aussi bien que de leurs tuyaux de communication. Les économiseurs de chaudière sont l'un d'entre eux, et il est exact l'équipement pour préchauffer l'eau d'alimentation. Ainsi, c'est la surface de chauffage avec la plus basse température pour le fluide de fonctionnement de chaudière dans le circuit de vapeur et d'eau de chaudière. Le dépassement liquide de travail par cet équipement est l'eau monophasique (économiseur de non-ébullition) .osphere à (dans la plupart des cas) préchauffent l'eau d'alimentation dans la chaudière. Ceci améliore l'efficacité de chaudière et réduit des coûts du combustible.
Variété
Économiseur de service de chaudière
1 | HDB produit des économiseurs pour les chaudières de service, qui inclut des chaudières remplies de combustible par le charbon, le bois, le pétrole, ou d'autres combustibles solides pour produire l'électricité à partir de la vapeur à haute pression de la chaudière. |
2 | Ces économiseurs sont habituellement situés dans le passage arrière de la chaudière et orientés avec les tubes fonctionnant horizontalement. L'eau d'alimentation de chaudière fonctionne par les circuits d'économiseur dans la direction opposée de l'écoulement de gaz (appelé le contre-courant). |
3 | Des tubes nus sont typiquement utilisés afin de réduire au minimum la cendre encrassant, mais la conception d'un certain OEM de chaudière leurs économiseurs avec les tubes à ailettes, ou en spirale ou longtemps à ailettes. |
4 | HDB peut produire des éléments d'économiseur avec nu, spirale à ailettes, ou longs tubes à ailettes, et si vous préférez, nouvelle conception votre unité à un des autres tube-types. HDB peut également fabriquer des en-têtes de rechange pour tous les économiseurs de service de chaudière. |
Économiseur de chaudière de paquet
1 | HDB a les capacités de fabrication uniques les ingénieurs d'Optimus profitent dont pleinement en concevant les économiseurs acides sulfuriques et les surchauffeurs d'usine. |
2 | Souvent ceci permet aux unités d'Optimus d'être configurées pour les efficacités de transfert de chaleur plus élevée qui des résultats dans une condition réduite de superficie et, par conséquent, un produit à plus bas prix. |
3 | HDB utilise ses capacités sur place à l'aileron et plier les tubes, machine et fabriquer les en-têtes, perceuse les tubesheets, couper et préparer tous les matériaux enfermants, et exécute toutes les pièce de pression et soudures enfermantes. |
4 | Ceci donne à HDB plus de contrôle de l'ordre et du programme de fabrication qui nous a aidés à réaliser un disque remarquable de représentation de la livraison de période active. |
Économiseur de HRSG
1 | Des économiseurs pour les modules d'aujourd'hui de HRSG sont configurés avec les fintubes qui accrochent verticalement. HDB a fabriqué des bobines d'économiseur pour pratiquement toutes les sociétés d'OEM de HRSG et comprend les caractéristiques uniques de chacun. |
2 | Dans de nombreux cas, les utilités désirent améliorer leurs économiseurs de l'acier au carbone simple à un matériel d'alliage pour aider à résister à la corrosion accélérée par écoulement (FAC) à l'intérieur des en-têtes et des courbures de tube. |
3 | HDB est un guichet unique pour la fabrication d'économiseur parce que nous préparons tous les matériaux et effectuons toute les soudure de pièce et d'attachement de pression, de finning les fintubes, fabriquant les en-têtes, et assembler le paquet de bobine. |
Critères de fabrication et d'acceptation
· | JB/T6512 « chaudière avec des états en spirale à haute fréquence d'une technologie manufacturière de tube d'aileron de soudage par résistance » |
· | HG/T3181 « tube d'aileron en spirale à haute fréquence de soudage par résistance » |
· | « États techniques d'essai en spirale du tube JB/T6511 à ailettes. » |
· | JB1611 « états d'ensemble de boîte de crinière de tube de chaudière » |
· | JB/T1612 « états pressurufacturing de chaudière. » |
· | JB16I3 « pièces de pression de chaudière soudant des conditions. » |
*Note : La CHAUDIÈRE de HD peut a annoncé le type particulier d'économiseur selon l'exigence de client.
Contrôle de qualité
1. Essai au choc et rapport de calcul de force avec l'information documentaire appliquée.
2. (Inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de l'électrode
3. Rayon X, γ-Ray et rapport d'inspection pénétrant liquide d'essai (couture de soudure) : pour assurer la qualité de la chaudière entière
4. Rapport des essais hydrauliques : assurez la pression et la sécurité d'utilisation standard
