Lieu d'origine: | Jiangsu, Chine |
Nom de marque: | HD Boiler |
Certification: | ASME, SGS, EN, ISO9001 |
Numéro de modèle: | Tambour de vapeur de chaudière |
Quantité de commande min: | 1 ensemble |
---|---|
Détails d'emballage: | Emballage navigable |
Délai de livraison: | 35 jours |
Utilisation: | Industriel, centrale d'industrie/, chauffage | Sortie: | Eau chaude/vapeur |
---|---|---|---|
Matériel: | acier au carbone, stell inoxydable, acier allié | Carburant: | À charbon |
Type: | Circulation naturelle | Couleur: | L'exigence de client |
Surligner: | tambour de vapeur dans la chaudière,Tambour de boue de chaudière |

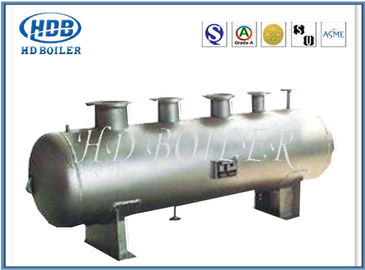

Le charbon horizontal de tambour simple a mis le feu à des chaudières à vapeur, chaudière à vapeur de biomasse
Description de produit
Le tambour est un récipient à pression cylindrique utilisé dans la chaudière d'eau-tuyau pour la séparation de vapeur et d'eau et la purification de vapeur, formant une eau de pot de boucle et de ficelle de circulation de l'eau. Sa fonction principale est de recevoir l'eau de l'économiseur, de la vapeur distincte de l'eau et de l'eau d'approvisionnement à la boucle de circulation, et de la vapeur saturée de transport au surchauffeur. Il y a une eau dans le fût, qui a un un certain nombre de chaleur et épargne matérielle. Quand les conditions de travail changent, la vitesse du changement de pression de vapeur peut être ralentie. Quand l'approvisionnement et la charge en eau ne sont pas coordonnés pendant une courte période, elle joue un rôle de tampon. Le tambour est équipé des dispositifs internes pour que la séparation de la vapeur-eau, le nettoyage à la vapeur, le médicament de pot et la décharge d'eaux d'égout continue assure la qualité de vapeur, suivant les indications de la figure.
Le tambour est le composant de pression-incidence d'épais-mur le plus encombrant et le plus cher dans la chaudière. Le tambour résiste non seulement à la pression interne élevée, mais le SAL produit la contrainte thermique due à la fluctuation de la température de mur provoquée par le changement des conditions de fonctionnement. Par conséquent, les conditions de travail sont mauvaises, la surveillance efficace d'état d'opération est nécessaire.
Méthodes de travail
1. Le mélange de la vapeur et de l'eau venant du mur de l'eau entre dans le tambour par le tuyau d'admission supérieur du tambour. Le long du passage annulaire étroit constitué par le mur intérieur du tambour et du revêtement d'arc, le mélange de la vapeur-eau peut être uniformément transféré au mur intérieur du tambour à un débit approprié, de ce fait surmontant la difficulté de la différence excessive de la température entre les murs supérieurs et inférieurs du tambour pendant le démarrage et l'arrêt de la chaudière et permettant un démarrage plus rapide.
2. Le mélange de la vapeur-eau entrant dans le tambour entre dans le séparateur cyclonique de la vapeur-eau, et emploie l'inertie de changer le sens d'écoulement pour séparer le mélange de la vapeur-eau, qui est la première séparation du mélange de la vapeur-eau.
3. La vapeur séparée contient toujours de beaucoup d'eau. Elle entre dans le séparateur ondulé de plat du haut du séparateur. La vapeur avec quelques gouttelettes d'eau traverse les fissures entre les plats ondulés, et le film de l'eau est formé sur le mur en métal pour couler vers le bas.
4. La vapeur après que la séparation secondaire soit finalement nettoyée par la vapeur, et la séparation de gravité est effectuée à l'aide de la différence de densité de l'eau, qui est la troisième séparation.
5. Après trois séparations, la vapeur répond à la norme de qualité de vapeur, et mène au surchauffeur de plateau à partir de la tuyauterie de vapeur saturée en haut du tambour.
Structure et matériel
Les conditions de travail du tambour sont complexes et les conséquences des accidents sont graves. Il est nécessaire de commander strictement la composition chimique, les propriétés mécaniques et la soudure et qualité de traitement de matière employée dans des fûts, et de passer une série d'essais stricts. Le cylindre se compose de corps de cylindre et de chef.
1. Cylindre : se rapporte à la pièce de cylindre du tambour. Son diamètre et longueur intérieurs sont liés au mode de circulation, à la capacité de chaudière, aux paramètres de vapeur et à la structure de l'équipement intérieur. Le tambour de vapeur est habituellement roulé sur la machine de bobine de multi-petit pain. Le mur de tambour de la chaudière à pression sous-critique est trop épais pour être pressé sur la presse géante.
2. Tête : Les chaudières à pression sous-critiques sont habituellement hémisphériques, à haute pression et les chaudières ultra à haute pression sont les chaudières à pression ellipsoïdes et moyennes sont relativement à plat ellipsoïdes, avec des trous d'homme sur la tête pour l'installation et l'entretien des dispositifs internes. La tête est pressée sur une presse hydraulique ou une presse d'huile.
Nom de produit | Tambour de vapeur de chaudière |
Matériel | Acier allié |
Dimension | Comme condition |
Fonction | Dispositif de séparation de vapeur |
Chaudière de HD établie en 1985, Zhangjiagang Hua Dong Boiler Co. , Ltd (commerce comme chaudière de HD), est un fabricant industriel professionnel, produisant la chaudière de service, chaudière industrielle, chaudière de HRSG et toutes sortes de pièces de chaudière, telles que des panneaux de waterwall, des économiseurs, des préchauffeurs d'air, des surchauffeurs, des en-têtes, des tubes d'aileron en spirale, des tubes de H-aileron, la chaudière des caloducs etc. HD est situées en Dong Lai Industrial Park, banlieue est de Zhang Jia Gang City. L'emplacement des installations est autoroute urbaine environ de 150km au port de Changhaï ou à la route d'état de 60km à Suzhou ou à Wuxi, avec le transport se prolongeant dans toutes les directions commodément et rapidement.
