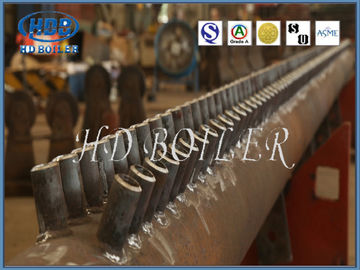

En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME

En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME

  • En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME
  • En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME
  • En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME
  • En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME
En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME
Détails sur le produit:
Lieu d'origine: Jiangsu, Chine
Nom de marque: HDB
Certification: ISO9001 , SGS , TUV , ASME , EN
Numéro de modèle: En-tête de tubulure de chaudière
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Conditions de paiement: L/C, T/T
Contact
Description de produit détaillée
Condition: Nouveau La température fonctionnante: 445 degrés
Type: Critique ultra superbe Matériel: 15CrMoG/12Cr1MoVG
OEM: oui Couleur: adapté aux besoins du client
Surligner:

Tubulures d'en-tête de chaudière

,

en-têtes et tubulures

                           En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME


Description de produit


Brève description d'en-tête



Afin d'améliorer l'efficacité de chaudière, des chaudières sont graduellement développées en chaudières tubulaires pour augmenter le secteur de transfert de chaleur. Les écoulements d'eau de pot du baril de pot dans la boîte inférieure par le tube de haut en bas, et est distribués à chaque faisceau de tubes par le corps de boîte. L'eau dans ces faisceaux de tubes sans interruption absorbe l'énergie calorifique et se rassemble dans le corps supérieur de boîte et coule alors de nouveau dans le baril de pot. Nous appelons les en-têtes supérieurs et inférieurs de corps de boîte. L'en-tête est une part importante de la chaudière, qui est divisée en en-tête supérieur et en-tête inférieur.



La fonction principale est aux fluides de fonctionnement de bague ou redistribuer des fluides de fonctionnement à d'autres canalisations par des en-têtes. C'est-à-dire, pour rassembler, mélanger et distribuer des fluides de fonctionnement, afin d'assurer les fluides de travail soient également distribués et chauffés. L'en-tête inférieur, également appelé la boîte à l'épreuve des cokes, est situé des deux côtés de la grille et directement des contacts avec le filon houiller brûlant. Sa fonction est de refroidir les scories de cokéfaction sans liaison avec le mur latéral.



En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME 0



Types

Selon son emplacement, il y a en-tête supérieur et en-tête inférieur d'en-tête ou d'admission et en-tête de débouché. Selon les types de paquets rassemblés, ils peuvent être divisés en en-têtes de mur de l'eau, en-têtes de surchauffeur, en-têtes d'économiseur et ainsi de suite.



Fonctions

L'en-tête est des garnitures de tuyau pour les substances fonctionnantes de mélange des chaudières et d'assurer le chauffage uniforme des substances fonctionnantes. Habituellement le mur de four des chaudières industrielles se compose de rangées des tubes (murs à refroidissement par eau), mais la taille des chaudières est énorme, et la structure est complexe. Elle ne peut pas garantir que les substances fonctionnantes dans des tous les tubes absorbent la même chaleur. Il y a beaucoup de différences dans l'absorption de la chaleur dans différentes pièces. L'installation des en-têtes peut laisser la substance fonctionnante dans chaque tube convergent ici, et distribuent au prochain niveau de chaque tuyau afin de réduire la déviation thermique de sorte que l'absorption de la chaleur, l'écoulement du liquide de travail et refroidissement et l'efficacité thermique de la chaudière soient optimisés et améliorés ; en outre, la taille, le nombre et la disposition de tuyaux dans les parties de stimulant, moyennes et plus inférieures de la chaudière sont différents. L'en-tête est responsable de relier chaque section pour assurer l'écoulement régulier des substances fonctionnantes.



Processus de fabrication des en-têtes

Structure et matériel

Dans tous les types ou catégories de chaudières, la structure d'en-tête est fondamentalement semblable, en grande partie se composant du baril, la monture, les grands et petits joints de tuyau, les pièces en t, les coudes, les accessoires (les pièces pré-soudées ou les oreilles de levage) et d'autres pièces. La structure typique de l'en-tête est montrée sur le schéma 1.



La gamme de diamètre du baril d'en-tête dans des chaudières de centrale est généralement de 89mm à 914mm, la gamme d'épaisseur de paroi est de 7mm à 150mm, et la longueur maximale est 23000mm. L'en-tête est fait d'acier au carbone (tel que 20G, SA-106B, SA-106C), acier résistant à la chaleur faiblement allié (tel que 15CrMoG, 12Cr1MoVG, WB36, SA-335P12, SA335-P22), acier résistant à la chaleur d'alliage moyen (tel que SA-335P91), et les chaudières critiques ultra-superbes emploient SA-334P122, SA-335P92, etc. l'équipement qu'utilisé généralement à la fabrication d'en-tête inclut la machine de cannelure, foreuse, aléseuse, automatique submerge la machine de soudure à l'arc électrique pour la machine de soudure annulaire de bouclier de couture, de gaz de CO2, la cintreuse de tuyau, la presse hydraulique, le four de traitement thermique et la pompe hydraulique de plongeur, etc….

En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME 1



Classification


Matériel Acier au carbone, acier allié, acier inoxydable.
Longueur Selon des conditions de costumes.
Température ambiante 300℃~1500℃
Diamètre (OD) 76mm~914mm






Certification

En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME 2

En-têtes divers industriels de chaudière à vapeur avec la norme soudée longitudinale du tuyau ASME 3
