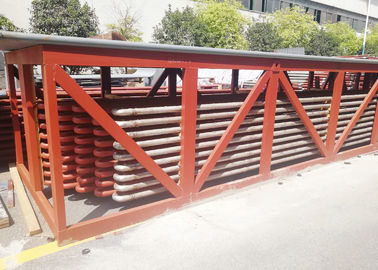

Surchauffeur et réchauffeur primaires/secondaires pour des chaudières de CFB de centrale thermique

Pour la chaudière de centrale, c'est une manière crutial d'augmenter l'économie thermique de la centrale thermique en améliorant le paramètre de la vapeur surchauffée. L'augmentation des paramètres de vapeur surchauffée sont limitées par des matériaux en métal. La conception des surchauffeurs doit s'assurer que la température du mur externe des tuyaux de chauffage de surface est inférieure à la température permise de la résistance à l'oxydation de l'acier, et en attendant s'assurer sa force mécanique. avec le développement du métal le matériel a employé dans les chaudières, chaudières de centrale dans notre pays déjà généralement pour appliquer les degrés des paramètres de pression 555 (MPA 13,7, 540 et) à haute pression, à hautes températures (9.8MPa, 540 degrés) et centimétriques, et a développé degrés des paramètres de pression des 555 (16.7MPa, 540 et) sous-critiques. Maintenant un bon nombre de chaudières appliquent les paramètres supercritiques de pression (24.5MPa, 540-570 degrés), et même très peu d'unités appliquent les paramètres à haute pression et de la température.

Je

Pour des chaudières dans des stations de pouvoir étendu, les surchauffeurs et les réchauffeurs sont les pièces nécessaires, à un grand prolongez, ils influced la sécurité et l'économie des chaudières. Les surchauffeurs sont les surfaces de chauffage qui chauffent la vapeur principale de la température surnatured à la température surchauffée évaluée, et les réchauffeurs sont les surfaces de chauffage qui chauffent l'exaust du cylindre à haute pression de turbine à vapeur à une certaine température. Quand les conditions de fonctionnement comme des charges de chaudière, types de charbon changent, elle est de les ajuster pour s'assurer la température de débouché au niveau évalué de -10-+5 degrés.

Pour de grandes chaudières dans des centrales, les surchauffeurs et les réchauffeurs expliquent une grande proportion dans toutes les surfaces de chauffage, ils doivent être arrangés dans les secteurs où la fumée est avec la température plus élevée. Pour améliorer l'efficacité de la circulation thermique dans des centrales, elle est nécessaire pour améliorer la vapeur originale des paramètres f graduellement, l'augmentation de la pression de vapeur exige l'augmentation correspondante de la température pour la vapeur surchauffée, ou l'humidité du grand échappement d'étape de la turbine à vapeur sera trop haute, qui influencera sa sécurité. Ainsi, la vapeur traversant des surchauffeurs et les réchauffeurs sont vapeur à hautes températures, leur représentation de transfert de chaleur est tout à fait mauvaise, qui détermine que les températures de mur de tube des surchauffeurs et des réchauffeurs sont hautes.

Fonctions et caractéristiques des surchauffeurs et des réchauffeurs

fonctions des surchauffeurs et des réchauffeurs :

Les surchauffeurs et les réchauffeurs sont des parts importantes pour les surfaces de chauffage, utilisées pour augmenter la température de vapeur, visant à améliorer l'enthalpie de vapeur et à la promouvoir pour augmenter l'efficacité thermique de circulation pour la centrale.

Les surchauffeurs fonctionnent pour chauffer la vapeur surnatured à la vapeur surchauffée avec un certain tempetature. Quand les charges de chaudière ou d'autres conditions de travail changent, il est nécessaire de veiller la température de vapeur surchauffée à être normal, et dans la marge permise de la variation de la température.

De la circulation thermique dans la centrale, les paramètres originaux de la pression et la température est plus haut, l'efficacité thermique de la circulation est meilleure, ou l'humidité de vapeur de l'arrière de turbine à vapeur est trop haute, influençant sa sécurité. Tandis que la température de vapeur de superheaer est limitée par des matériaux en métal, actuellement, dus à la limitation des matériaux en métal, la température surchauffée pour la plupart des chaudières de centrale sont toujours dans la marge de 540-555 dgrees, et pour éviter l'humidité de vapeur de la lame de l'arrière de turbine à vapeur trop grand, le système de réchauffage moyen est appliqué ainsi.

Les fonctions des réchauffeurs sont de chauffer l'échappement du cylindre à haute pression de turbine à vapeur à la température réchauffée qui est proche ou égale de la température surchauffée, et puis de les envoyer au cylindre moyen de pression et à la basse pression d'augmenter et travailler pour augmenter la sécheresse du blace de l'arrière de turbine à vapeur. Habituellement, la pression de la vapeur réchauffée est un cinquième de cela de la vapeur surchauffée. L'application de réchauffer le système peut augmenter l'efficacité thermique pour des centrales de 4-5%.

Jusqu'ici dans notre pays, les unités avec la capacité au-dessus de 125mw toutes appliquent un système de réchauffage moyen de temps. Le double réchauffage peut augmenter encore l'efficacité thermique de la circulation de 2%, mais le système est très compliqué, il n'est pas appliqué pour les unités nationales, mais il est commun pour de grandes chaudières à l'étranger.

Principe

• Le principe du surchauffeur est semblable pour cuire produire à la vapeur des tubes de chaudière.

• Les gaz chauds au champ à hautes températures au-dessus des tubes de surchauffeur et soulever la température de la vapeur que la grandeur dépend de la température de gaz de sortie partant de la vitesse de surchauffeur et de gaz.

Application

l'utilisation pour chauffer la vapeur saturée, la température de vapeur a pu être jusqu'à 900 degrés C.

Hausses de capacité de surchauffeur pour augmenter la production d'électricité

Envoyez-nous a exigé des données techniques, telles que la capacité de vapeur, le presure, la température requise etc. Nous concevrons en conséquence.
