Aperçu ProduitsÉconomiseur de chaudière

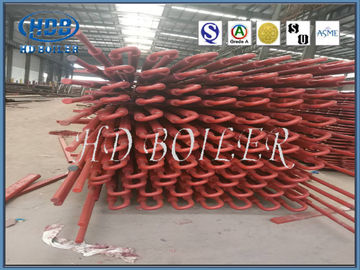

Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique

Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique

  • Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique
  • Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique
  • Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique
  • Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique
Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique
Détails sur le produit:
Lieu d'origine: Jiangsu, Chine
Nom de marque: HD Boiler
Certification: ASME, EN, ISO9001
Numéro de modèle: Économiseur de chaudière
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Détails d'emballage: Emballage navigable
Délai de livraison: 30 jours
Contact
Description de produit détaillée
Application: chaudière de centrale, système de Bolier Carburants: À charbon
Type: Tube à ailettes Couleur: L'exigence de client
Consommation pétrolière: 2 - 5 (KG/Hour), 2-4L/H Produit: Économiseur de chaudière
Utilisation: centrale Prix: Reasonable,Competitive
Norme: ASME
Surligner:

Économiseur de centrale

,

Économiseur pour la chaudière



Économiseur de tube à ailettes pour des chaudières de charbon pulvérisé dans la centrale thermique





Résumé


Il y a trois étapes de l'eau d'alimentation dans la chaudière de chauffage dans la vapeur surchauffée : préchauffage, évaporation, et surchauffe d'eau d'alimentation. Les trois étapes sont de finition sur trois surfaces de chauffage différentes. Le circuit de vapeur et d'eau de chaudière se composent de trois surfaces de chauffage différentes aussi bien que de leurs tuyaux de communication. Les économiseurs de chaudière sont l'un d'entre eux, et il est exact l'équipement pour préchauffer l'eau d'alimentation. Ainsi, c'est la surface de chauffage avec la plus basse température pour le fluide de fonctionnement de chaudière dans le circuit de vapeur et d'eau de chaudière. Le dépassement liquide de travail par cet équipement est l'eau monophasique (économiseur de non-ébullition).


Principe de fonctionnement


L'économiseur de chaudière est un peu échangeur de chaleur pour chauffer l'eau d'alimentation utilisant la chaleur de fumée. La fumée venant du tube dehors est à travers le croisement de flux frottant le faisceau de tubes, passant la chaleur au mur de tube. L'eau découle du fond pour compléter, et des absorts la chaleur du mur de tube, et sa température devient haute. Cette manière non seulement peut transfert de chaleur à contre courant sauver la consommation en métal, mais est également bonne pour l'eau/vapeur au corrusion d'écoulement et d'échappement aussi bien que de diminution. On plus, cette manière fonctionne bien pour le nettoyage de la poussière.



Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique 0
Fonctions


L'origine pour utiliser des économiseurs est de chauffer l'eau d'alimentation utilisant la chaleur de gaspilleur de fumée afin de diminuer la température d'échappement et l'efficacité de chaudière d'augmentation, sauver la consommation de carburant, qui est comment l'économiseur est appelé. Si des économiseurs de chaudière d'utilisation, l'eau d'alimentation est déjà chauffés ici avant de venir sur la surface de chauffage d'évaporation, ainsi la chaleur absorted sur la surface de chauffage d'évaporation aussi bien que la surface de chauffe est certainement diminuée. Les économiseurs de chaudière sont à contre courant placés. La température moyenne liquide de travail est inférieure à celle de l'eau surnatured, et applique l'écoulement obligatoire pour créer des conditions pour l'application du mur mince et des tubes de faible diamètre. La structure entière est également très serrée. Ainsi, la différence de la température de transfert de chaleur et le coefficient de transmission de chaleur est plus haut que celle du faisceau de tubes d'évaporation de convection qui a la même température ambiante de fumée. Les économiseurs de cette chaudière pour remplacer des faisceaux de tubes d'évaporation de convection peuvent diminuer la consommation en métal par un grand se prolongent. Plus loin plus, l'eau d'alimentation passionnée vient pour cuire le tambour à la vapeur, cette manière peut diminuer la différence de la température entre l'eau et le mur de tambour de vapeur, et finalement diminuer la contrainte thermique du tambour de vapeur. L'en raison des raisons ci-dessus, maintenant économiseur sont les parties crutial de chaudières. Ainsi nous pouvons summerize les fonctions des économiseurs en tant que ci-dessous :


1. économie de combustible : les économiseurs sont placés à la partie arrière de chaudières. Cette manière peut diminuer les températures de fumée et de gaz, ainsi pour sauver des carburants.


2.improve les conditions de travail des tambours de vapeur : en raison des économiseurs, la température de l'eau d'alimentation est augmentée en entrant dans le tambour de vapeur. Elle réduit la différence de la température entre l'eau d'alimentation et la contrainte thermique de tambour de mur aussi bien que de vapeur de tambour de vapeur, de sorte qu'elle améliorent les conditions de travail des tambours de vapeur et augmentent la durée de vie.


3.reduce le coût de fabrication de chaudière : pour l'eau d'alimentation est chauffé dans les économiseurs de chaudière. L'utilisation des pièces de rechange de basse température comme économiseurs de chaudière de remplacer certains de panneaux de mur à hautes températures chers de l'eau réduit le coût pour fabriquer des chaudières.

Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique 1



Certification

Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique 2

Échangeur de chaleur d'économiseur de tube à ailettes de système de Bolier dans la centrale thermique 3




Types


Si selon des matériaux, des économiseurs peuvent être divisés en économiseurs en acier de tube et économiseurs de fer. Actuellement, la plupart des grandes et moyennes chaudières de volume utilisent extensivement le tube en acier ont fait des économiseurs, parce qu'elles ont la capacité fonctionnante de haute résistance et fiable, et peuvent résister à des impacts, en attendant elles ont la bonne représentation du transfert de chaleur, de la petite structure et du coût bas. Un point faible est mauvaise résistance de corrusion, mais l'eau d'alimentation moderne de chaudière sont maintenant strictement traitées, ainsi le problème est presque résolu.


Si selon l'extension de chauffage du fluide de travail, des économiseurs peuvent être divisés en types de non-ébullition et de ébullition.


1. Économiseurs de ébullition : la température de l'eau de débouché non seulement peut atteindre la température surnatured, mais également peut faire une certaine eau vaporisée, la proportion est environ 10-15% d'eau d'alimentation totale, pas plus de 20% en cas de beaucoup de résistance d'écoulement causée au fluide de travail.


2. économiseurs de Non-ébullition : la température de débouché est 20-25 degrés inférieure au point d'ébullition sous pression indiqué.


La plupart de chaudières de milieu-presssure emploient le type de ébullition économiseurs. C'est parce que la chaleur de la vaporisation latente de l'eau dans des chaudières de milieu-pression est haute, et la chaleur de l'eau passionnée est petite. Ainsi il est nécessaire d'envoyer une certaine eau à vaporiser dans l'économiseur de chaudière afin d'empêcher le combusion instable dans les funaces et empêcher la plus grande consommation du métal dans les surfaces de chauffage comme surchauffeurs provoqués par la température si basse de fumée de débouché. En outre, il peut aider à jouer le rôle des économiseurs.


Les chaudières à pression centimétriques emploient en grande partie le type de non-ébullition économiseurs. C'est parce que quand la pression est plus haute, la chaleur de la vaporisation latente est diminuée, alors que la chaleur de l'eau passionnée obtient davantage, ainsi il est nécessaire d'envoyer une certaine eau à chauffer dans des panneaux de mur de l'eau afin d'empêcher la scorification sur les surfaces de chauffage des débouchés de four et du four à l'intérieur provoqués par trop des hautes températures dans des fours et de la fumée de débouché. Les chaudières à pression tellement habituellement centimétriques emploient le type de non-ébullition économiseurs.


Le facteur principal pour considérer quel type d'économiseurs est les paramètres de la chaudière. Quand les paramètres de chaudière diffèrent, le rapport de l'absorption de la chaleur requis dans trois étapes pour chauffer le fluide de travail pour faire des différences. Ainsi les dispositions correspondantes de trois surfaces de chauffage doivent changer, aussi. À de grandes unités avec des paramètres élevés, leur absorption évaporative de la chaleur est moins, alors que l'absorption de la chaleur de l'eau par la chauffage, l'absorption de la chaleur de la vapeur par la surchauffe, l'absorption de la chaleur par le réchauffage sont tout à fait grande. Ainsi, le type de non-ébullition économiseurs sont le type principal pour les chaudières centimétriques d'unité de pression.



Caractéristiques


Description Économiseur de chaudière
Matériel Allié l'acier, l'acier au carbone, le SA210C, le SA213T22, etc.
Norme matérielle ASTM, en ou OIN etc.
Dimension Personnalisation
Poids

Minute : 10 tonnes

Maximum : 1000 tonnes

Processus de fusion : EF+IF + VD
Processus →Inspection de usinage →finishing du traitement thermique (Normalizing+ gâchant) de → d'inspection de →rough du machining→UT →2nd traitement thermique chaud/froid-Rolling→ de → de Material→Ingot
Norme d'UT ASTM A388 ou EN10228, etc.



Contrôle de qualité



1. Essai au choc et rapport de calcul de force avec l'information documentaire appliquée.

2. (Inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de l'électrode

3. Rayon X, γ-Ray et rapport d'inspection pénétrant liquide d'essai (couture de soudure) : pour assurer la qualité de la chaudière entière

4. Rapport des essais hydrauliques : assurez la pression et la sécurité d'utilisation standard
