Bobines de surchauffeur d'auxiliaires de pièces de chaudière de pièce de rechange d'échange thermique pour l'usine de ce

Bobines de surchauffeur d'auxiliaires de pièces de chaudière de pièce de rechange d'échange thermique pour l'usine de centrale, norme de SGS/ASME

Le produit présentent

Le surchauffeur est une partie d'une chaudière qui chauffe la vapeur de la température de saturation à la température de surchauffe. Ce s'appelle également un surchauffeur de vapeur. Le surchauffeur peut être divisé en type convecteur, type radial et type semi-radial selon le mode de transfert de chaleur ; Selon les caractéristiques de la structure, il peut être divisé en type serpentin en tuyau, d'écran, type de mur et type de mur. Ils se composent des tuyaux et de la tubulure parallèles d'admission et de débouché.

Description de produit

Utilisant la vapeur surchauffée peut réduire la teneur en eau dans la vapeur d'échappement de la turbine à vapeur. Dépend de la pression de la température de vapeur surchauffée de chaudière, évaporation, acier et la représentation et la comparaison résistantes à hautes températures des prix de carburant de l'acier, pour la chaudière de centrale, chaudière est en général environ 450 ℃, 4 millions de MPA ; Plus de 10 millions de chaudière de MPA pour 540 | la poignée de 570 ℃.A de chaudière de centrale ont également plus haut pour surchauffer la température de vapeur (ou même ℃ jusqu'à 650).

Produit Function&Features

L'appareil de chauffage superbe de vapeur efficace thermique de HDB pour le charbon a mis le feu à des chaudières
Spécifications :
Les appareils de chauffage superbes sont celui des pièces de sapre de chaudière les plus importantes qui améliorent l'efficacité thermique. L'appareil de chauffage superbe rayonnant à hautes températures de chaudière à vapeur est habituellement appliqué dans la chaudière à haute pression de centrale.


Dans la chaudière, le rôle de l'appareil de chauffage superbe est de chauffer la vapeur saturée à une certaine température de vapeur surchauffée pour augmenter l'efficacité de centrale. Le répétiteur promeuvent essentiellement améliore l'efficacité de cycle de centrale thermique.

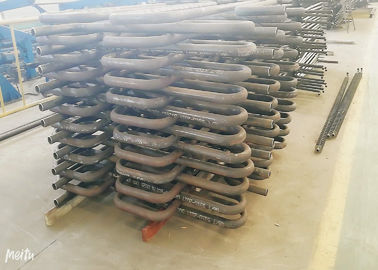

Bobines superbes d'appareil de chauffage de vapeur : Des bobines superbes d'appareil de chauffage sont employées dans une chaudière pour produire de la vapeur saturée. Les bobines superbes d'appareil de chauffage sont particulièrement employées dans les chaudières de la centrale. Nous fabriquons les bobines superbes d'appareil de chauffage dans diverses catégories de l'acier allié et dans la tache moins de tubes en acier avec ou sans l'appui et l'en-tête selon le dessin du client.

Les changements des conditions de fonctionnement de chaudière, telles que le niveau de charge, remplissent de combustible le changement, le changement d'état de combustion, etc., tous ont un impact sur la température de vapeur de débouché de surchauffeur, ainsi dans des chaudières de centrale il y a des moyens d'ajuster la température de vapeur de débouché de chaudière pour la rendre stable à la valeur spécifique. Les moyens utilisés généralement sont :

(1) avec le jet d'eau ou type réducteur de surface de la température ajustent directement la température de vapeur ;

(2) avec le brûleur d'oscillation pour changer la température de la fumée de débouché de four ;

(3) avec l'absorption de la chaleur de surchauffeur d'ajustement de recyclage de fumée. Quand la charge de chaudière augmente, la valeur de hausse de la température de la vapeur d'admission et de débouché du surchauffeur d'écoulement augmente, alors que la valeur de hausse de la température du surchauffeur rayonnant diminue.

Si le surchauffeur convecteur, le surchauffeur rayonnant et le surchauffeur semi-rayonnant sont correctement combinés et configurés, la température de vapeur de débouché peut changer moins quand les conditions de charge et de combustion changent. L'absorption de la chaleur et le débit de vapeur des tuyaux parallèles dans la pile de surchauffeur seront différent en fonction. Afin d'éviter la température excessive dans de différents tuyaux, le surchauffeur est divisé en plusieurs groupes de tuyau dans de grandes chaudières. La vapeur de chaque groupe de tuyau est mélangée à un tronc en dehors du four et le tuyau de guide de vapeur est utilisé pour faire chaque tuyau grouper la transposition, afin d'éviter la différence excessive de la température entre chaque tuyau.

Types de produit :

1. Appareil de chauffage superbe rayonnant : c'est le premier type d'appareil de chauffage superbe et il est situé au-dessus ou derrière des banques des tubes de l'eau à la protection ils contre le flam ou le feu direct.
Paramètres qui augmente la convection


a. Augmentation carburant-et circulation d'air (écoulement de gaz de combustion)
b. Augmentation du taux d'écoulement de la masse de la vapeur


Le rayonnement dépend principalement de la température de flam. à mesure que le débit de vapeur augmente la température de sortie devenez plus bas.
Appareil de chauffage superbe rayonnant
Ils sont placés ont exposé à la source de chaleur qui exige l'amélioration des températures en métal.


Des appareils de chauffage et les réchauffeurs superbes rayonnants et convetive sont utilisés pour la vapeur à hautes températures.
L'accessoire de l'appareil de chauffage superbe de vapeur rayonnante à hautes températures dans la chaudière


Elle se compose de l'acier comme un serpent de tubes (acier au carbone, allié ou de l'acier résistant à la chaleur, etc.) et boîtes de collection et tout autre matériel de support. Les tubes ont généralement φ32, φ38, φ42 ou d'autres types de caractéristiques, selon les besoins de l'utilisateur séparément.


Réchauffeurs
Ils sont les raisonnables comme appareils de chauffage superbes mais car leur température de sortie est un peu moins que les appareils de chauffage superbes et leur pression est 20% -25% moins que l'appareil de chauffage superbe, ils peuvent tenir moins d'alliages de matériel de qualité.


Application :
L'appareil de chauffage superbe de vapeur est les bobines denses composées de tube et est placé dans la conduite sous le tempearture 450ºC-1000ºC.
Pour la capacité de chaudière de centrale au-dessus de 10Mpa, le plateau et le surchauffeur enroulé sont habituellement adoptés.

Détails

Atelier

La chaudière de HD offre un meilleur dans l'installation de classe, incluant

• Aire de fabrication de 200 000 mètres carrés
• 150 ingénieurs
• 600 soudeuses codées
• 60 inspecteurs autorisés (instructeurs y compris de niveau-lll de NDT)
• Catégorie-ALicenses pour la chaudière de conception et de fabrication (publiée par l'administration d'État de la surveillance et de l'inspection de qualité)
• Système de qualité de 90001:2008 d'OIN
• Certificat d'ASME de chaudière de service
• S d'ASME “, autorisation de timbre de “U” et de NOTA:
