Lieu d'origine: | Zhangjiagang, Jiangsu, Chine |
Nom de marque: | HD Boiler |
Certification: | ISO9001/SGS/TUV/ASME/EN |
Numéro de modèle: | Mur de l'eau de membrane |
Quantité de commande min: | 1set |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Emballage navigable |
Délai de livraison: | 30 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 500 tonnes/mois |
Condition: | Nouveau | Structure: | Tube du feu/eau |
---|---|---|---|
Carburant: | Chaleur de charbon/gaz/à charbon/eau | Modèle: | Pièce de chaudière |
Pression: | Bas/à haute pression | Étendue des applications: | Centrale de service/industrielle/ |
Niveau de fabrication: | Norme d'ASME | Préparation de surface: | Peint |
Surligner: | Panneaux de mur de l'eau de chaudière,Tubes de mur de l'eau de chaudière |

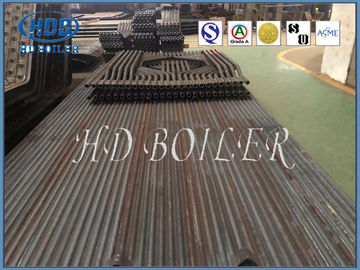

Le transfert de chaleur a clouté les panneaux de mur de l'eau Industiral/l'usine centrale utilisant
Le produit présentent
Panneaux de mur de l'eau de Studderd également connus sous le nom de type barbelé mur de tube de l'eau. C'est l'acier circulaire avec certaine longueur soudée sur la surface de tuyau lisse selon la condition, goupille d'utilisation de pouvoir s'étendre fermement sur le revêtement ignifuge de mur de refroidissement par l'eau, en ce qui concerne la formation pour défendre la ceinture de combustion, la piscine liquide de scories de four de scories de décharge et la section de fonte de scories, et le baril de cyclone de four de cyclone. Le mur de refroidissement par l'eau du tuyau fileté intérieur est un tuyau avec les cannelures en spirale simples ou multiples coupées sur le mur intérieur du tuyau. Le tuyau fileté intérieur est utilisé dans le secteur de charge thermique de feu vif ou la section de tuyau de mur de l'eau avec le taux élevé de vaporisation dans le four de la chaudière de circulation naturelle pour la chaudière de C.C et la chaudière de circulation forcée sous-critique de paramètre. Quand les écoulements moyens de travail dans le tuyau fileté intérieur, la perturbation forte se produit, qui cause la pression d'eau dans le mélange de soude au mur de tuyau, et des forces la bulle hors de la surface de mur à emporter par l'eau, endommageant de ce fait la formation du film de vapeur, empêchant la détérioration du transfert de chaleur d'ébullition, et réduction de la température du mur à refroidissement par eau de tuyau de mur.
le mur du côté double de l'eau d'exposition se rapporte au mur de l'eau s'est chargé le long de la taille de four dans l'espace de chambre de four d'absorber la chaleur rayonnante des deux côtés. Utilisé dans des chaudières de grande capacité. Les matériaux de mur de l'eau sont généralement acier au carbone. Une partie de la pression de chaudière au-dessus de MPA 14 est également faite d'acier allié. Diamètre de tuyau : la chaudière de circulation naturelle a généralement employé 51 | 83 millimètres ; Des chaudières à circulation forcée multiples et les chaudières de C.C sont généralement employées 22 | 60 millimètres. Le mur de l'eau d'une chaudière de C.C n'est pas nécessairement vertical comme dans une chaudière de circulation naturelle, mais peut également être horizontalement entouré ou sous d'autres formes. Quand les paramètres sont hauts, particulièrement dans la chaudière de C.C, afin d'empêcher la détérioration de transfert de chaleur dans le secteur de charge thermique de feu vif du four, le tuyau ou le spoiler fileté interne est employé souvent dans le tuyau.
Avantages
(l) assurent le cachetage du mur de four et réduisent la fuite d'air dans la chambre de combustion.
(2) réalisent le plein refroidissement par l'eau dans la chambre de combustion, qui favorise empêcher la cokéfaction dans l'état de la combustion intensifiée.
(3) capacité de stockage à basse température, chauffage rapide et refroidissement de la chambre de combustion, qui peut raccourcir le temps de refroidissement de la chaudière démarrant et s'arrêtant.
(4) il convient pour employer tube-étendre le mur de four, qui réduit considérablement la charge du cadre de chaudière et facilite la suspension.
(5) comparé au tuyau léger, le pouvoir absorbant de la chaleur du tuyau est amélioré.
(6) améliorent le degré de préassemblage de composants de chaudière, facilitent et réduisent la charge de travail d'installation.
Détails
Nom | Panneau clouté de l'eau |
Matériel | Acier au carbone, alliage, acier inoxydable |
Taille de tube | Φ38 - 76 millimètres, ou au besoin |
Norme | OIN, ASME |
Modèle | Clouté |
Application | Istallable autour de la chambre de combustion de chaudière |
Caractéristiques
1. Rapport de calcul de force avec l'information documentaire appliquée ;
2. (inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de la baguette de soudage ;
3. rapport d'inspection 100%X-ray (couture de soudure) : pour assurer la qualité de la chaudière entière ;
4. rapport des essais hydrauliques : assurez la pression d'utilisation et le safet standard
Inspections
1. Rapport de calcul de force avec l'information documentaire appliquée ;
2. (inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de la baguette de soudage ;
3. rapport d'inspection 100%X-ray (couture de soudure) : pour assurer la qualité de la chaudière entière ;
4. rapport des essais hydrauliques : assurez la pression d'utilisation et le safet standard
