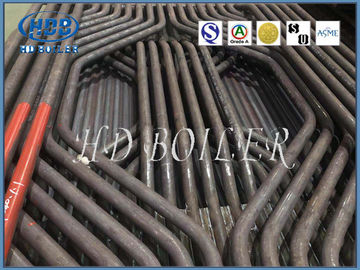

Mur de l'eau de membrane de chaudière de centrale pour l'échange thermique, certification d'OIN/ASME

Mur de l'eau de membrane de chaudière de centrale pour l'échange thermique, certification d'OIN/ASME

    • Power Plant Boiler Membrane Water Wall For Heat Exchange , ISO / ASME Certification
    • Power Plant Boiler Membrane Water Wall For Heat Exchange , ISO / ASME Certification
    • Power Plant Boiler Membrane Water Wall For Heat Exchange , ISO / ASME Certification
    • Power Plant Boiler Membrane Water Wall For Heat Exchange , ISO / ASME Certification
  • Power Plant Boiler Membrane Water Wall For Heat Exchange , ISO / ASME Certification

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: HD Boiler
    Certification: ISO9001,ASME,Grade A,SGS,EN
    Numéro de modèle: Mur de l'eau de membrane

    Conditions de paiement et expédition:

    Quantité de commande min: 1SET
    Prix: Negotiable
    Détails d'emballage: emballage navigable
    Délai de livraison: 30 JOURS
    Conditions de paiement: L/C, T/T, Western Union, D/P, MoneyGram
    Capacité d'approvisionnement: 500 tonnes/mois
    Contactez maintenant
    Description de produit détaillée
    Condition: Nouveau Structure: Tube du feu/eau
    Carburant: Chaleur de charbon/gaz/à charbon/eau Pression: Bas/haute pression
    Étendue des applications: Centrale industrielle/ Spécification: Personnalisé
    Matériau: Acier au carbone/acier inoxydable d'emballage: Paquet de cadre de fer



    Hauts panneaux de mur efficaces de l'eau de chaudière de centrale de membrane pour l'échange thermique, certification d'ISO/ASME





    Le produit présentent


    Nom et prénoms « de tuyau de mur de l'eau », le vieux nom du « mur de l'eau », également connu sous le nom de « tuyau en hausse ». Habituellement étendu verticalement sur le mur intérieur du mur de four, il est principalement employé pour absorber la chaleur rayonnante émise par la flamme et la fumée à hautes températures dans le four. C'est le type principal de surface de évaporation de chauffage de toutes sortes de chaudières modernes et de la composante de base de la boucle de circulation de l'eau de chaudière. En raison du refroidissement et de la protection du mur de four, ainsi le nom.



    Le mur de l'eau a été à l'origine conçu pour ne pas être chauffé, mais pour refroidir le four des dommages à hautes températures. Plus tard, en raison de sa bonne fonction d'échange thermique, il a graduellement remplacé le tambour de vapeur comme partie de chauffage principale de la chaudière.



    La surface évaporative de chauffage, qui est étendue sur le mur intérieur de la chambre de chaudière et se compose de beaucoup de tuyaux parallèles. La fonction du mur de l'eau est d'absorber la chaleur rayonnante de la flamme ou de la fumée à hautes températures dans la chambre de four, de produire de la vapeur ou de l'eau chaude dans le tuyau, et de réduire la température du mur de four pour protéger le mur de four. Dans une chaudière de grande capacité, la température de flamme dans le four est très haute, l'intensité du rayonnement thermique est très grande. Quarante à cinquante pour cent ou plus de la chaleur dans la chaudière sont absorbés par le mur de l'eau. Excepté quelques chaudières de petite capacité, les chaudières aquatubulaires modernes prennent mur de refroidissement par l'eau comme surface principale de chauffage d'évaporation.





    Fabrication


    La méthode de soudure d'écran d'utilisation de manufacure de HDB de type tuyau léger de mur et structure métallique plate de membrane le procédé de soudure de la membrane dactylographient à mur le tuyau léger et la structure métallique plate est principalement comme suit :



    1. Fusion automatique de la soudure protégée du gaz extrêmement active

    Le groupe mixte de gaz protecteur est divisé en (l'AR) 85% | 90%+ (CO2) 15% | 10%. Dans l'équipement, le tuyau et l'acier plat sont pressés par les rouleaux supérieurs et inférieurs et en avant transportés. Des armes à feu multiples de soudure peuvent être utilisées pour la soudure simultanée au dessus et au bas.

    2. Soudure à l'arc électrique submergée de fil

    Cet équipement appartient au poste de travail de soudure de cadre fixe, la machine-outil a la fonction du tuyau d'acier et positionnement en acier plat, fixage, alimentation, soudure et la récupération automatique du flux, etc. Généralement, il est équipé de 4 ou 8 armes à feu de soudure pour accomplir la soudure de 4 ou 8 soudures d'angle en même temps. Cette technique est simple pour utiliser et n'a aucune condition élevée sur la surface des tuyaux et de l'acier plat. Cependant, elle peut seulement être soudée d'un côté dans une position horizontale et ne peut pas être soudée des deux côtés en même temps.

    3. Soudure à l'arc électrique semi-automatique de gaz

    Quand soudant avec cette méthode, l'écran de tuyau sera premièrement placé et soudé, et puis soudé par le fonctionnement manuel de l'arme à feu de soudure. Cette méthode de soudure ne peut pas être employée pour la soudure simultanée du dessus et du bas, et il est difficile de réaliser la soudure continue et uniforme des armes à feu multiples de soudure, ainsi il est difficile de commander la déformation de soudure. En employant la soudure à l'arc électrique semi-automatique de gaz pour la soudure d'écran de tuyau, l'attention doit être prêtée à la sélection raisonnable de l'ordre de soudure pour réduire au minimum la déformation de soudure. Les soudures d'angle de l'acier plat scellé à l'ouverture locale de l'écran de tuyau et les soudures d'angle de l'écran en forme spéciale de tuyau telles que le froid le bec de seau et de brûleur de cendre sont habituellement soudés par la soudure protégée du gaz polaire de fusion semi-automatique.

    La chaîne de production de soudure automatique de l'écran de tube de mur de membrane fondant la protection contre les gaz extrêmement active est la technologie manufacturière et l'équipement les plus avancés d'écran de tube de mur de la membrane du monde. Le contrôle automatique peut être réalisé du tuyau alimentant, déroulement en acier plat, finissant, mise à niveau, soudant et ainsi de suite. Les armes à feu supérieures et inférieures de soudure peuvent être soudées en même temps, la déformation de soudure est petite, et il n'y a presque aucun besoin de corriger après soudure, de sorte que la taille géométrique de l'écran de tuyau soit précise, la qualité de la soudure d'angle est bon, la formation est belle, la vitesse de soudure est rapide, et l'efficacité de production est haute.





    Paramètre


    Nom Panneau de l'eau de membrane
    Matériel Acier au carbone, alliage, acier inoxydable
    Taille de tube Φ38 - 76 millimètres, ou au besoin
    Standard OIN, ASME
    Modèle Clouté
    Application Istallable autour de la chambre de combustion de chaudière





    Avantages


    (1) l'effet protecteur du mur de refroidissement par l'eau de membrane sur le mur de four est le plus complet, ainsi le mur de four a besoin seulement des matériaux d'isolation, plutôt que les matériaux réfractaires, de sorte que l'épaisseur et le poids du mur de four soient considérablement réduits, simplifient la structure du mur de four, réduisent tout le poids de la chaudière.

    (2) le mur de l'eau de membrane a également la bonne étanchéité d'air, peut s'adapter aux conditions de la combustion de pression positive sur la chaudière, non faciles de scorifier la formation, moins de fuite d'air, réduisent la perte de chaleur de l'échappement de fumée, améliorent l'efficacité thermique de chaudière.

    (3) il peut être soudé dans des composants par le fabricant pour l'installation rapide et commode.

    (4) l'utilisation de la structure de mur de membrane de la chaudière, entretien simple, durée de vie de chaudière peut être considérablement améliorée.





    Caractéristiques


    1. Rapport de calcul de force avec l'information documentaire appliquée ;
    2. (inspection non destructive) rapport 100%NDT de la plaque d'acier, du tube et de la baguette de soudage ;
    3. rapport d'inspection 100%X-ray (couture de soudure) : pour assurer la qualité de la chaudière entière ;
    4. rapport des essais hydrauliques : assurez la pression et la sécurité d'utilisation standard



    Mur de l'eau de membrane de chaudière de centrale pour l'échange thermique, certification d'OIN/ASME





    Certifications


    Mur de l'eau de membrane de chaudière de centrale pour l'échange thermique, certification d'OIN/ASME



    Introduction de société


    Établi en 1985, Zhangjiagang Hua Dong Boiler Co.,Ltd. (commerçant comme chaudière de HD), produit la centrale ; industriel ; chaleur résiduelle ; incinération des déchets ; biomasse ; porteur de chaleur organique et chaudières à vapeur électriques. Ajouté à une gamme complète de surfaces de chauffage, la chaudière de HD apporte au marché un service unique comprenant la conception, la fabrication, l'installation, l'entretien et le remplacement de chaudière des pièces de pression de chaudière.
