Aperçu ProduitsMur de membrane de chaudière

La chaleur récupèrent le tube de mur de membrane de chaudière, construction peinte de mur de l'eau

La chaleur récupèrent le tube de mur de membrane de chaudière, construction peinte de mur de l'eau

La chaleur récupèrent le tube de mur de membrane de chaudière, construction peinte de mur de l'eau
Heat Recover Boiler Membrane Wall Tube , Painted Water Wall Construction
La chaleur récupèrent le tube de mur de membrane de chaudière, construction peinte de mur de l'eau
Détails sur le produit:
Lieu d'origine: Zhangjiagang, Chine
Nom de marque: HD BOILER
Certification: ISO9001 , SGS , TUV , ASME , EN
Numéro de modèle: Mur de membrane de chaudière
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiable
Détails d'emballage: Paquet de cadre de fer
Délai de livraison: 50 jours
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 500 tonnes/mois
Contact
Description de produit détaillée
Matériel: Acier de Cabon/acier d'acier inoxydable/allié Structure: Tube du feu/eau
préparation de surface: Peint Étendue des applications: Centrale industrielle/
Spécifications: Adapté aux besoins du client Port: CHANGHAÏ
Condition: NOUVEAU Emballage: Paquet de cadre de fer
Surligner:

Panneaux de mur de l'eau de chaudière

,

Tubes de mur de l'eau de chaudière





La chaleur récupèrent le tube de mur de membrane de chaudière, construction peinte de mur de l'eau



Le mur de membrane de chaudière présentent


les murs 1.Membrane sont très utilisés dans les chaudières pour les centrales de service/comme cloison d'échange thermique.



des panneaux de mur de l'eau 2.Membane ont été combinés avec les tubes en acier et les appartements pour assurer un bon cachetage et significatif réduisent le facteur de fuite d'air de la chaudière négative de preasure, améliorent la condition de combustion dans le four.



les panneaux de mur de l'eau 3.Membrane augmentent la surface de la chaleur de rayonnement et sauvent la consommation en acier.

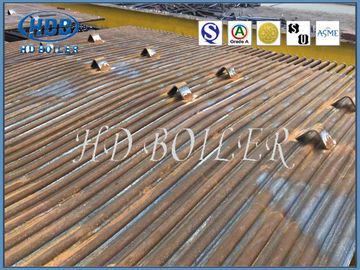

La chaleur récupèrent le tube de mur de membrane de chaudière, construction peinte de mur de l'eau 0





Fabrication


Technologie de soudure de submerger-arc d'utilisation de chaudière de HD pour produire des murs de l'eau en tant que condition qui respecte l'environnement.

Il peut également garantir une bons construction et scellage vigoureux.





Constructure comporte


1. Vérifiez et ajustez la largeur, la longueur, la planéité et la diagonale de la rangée de tuyau quand la rangée segmentée de tuyau est levée sur le cadre de combinaison. Si la largeur de la rangée de tube est plus grande qu'ou moins que la taille spécifique, l'aileron peut être coupé à une longueur appropriée, être ajusté sur la taille spécifique et être puis ressoudé. Quand la différence diagonale de la rangée de tuyau dépasse le lOmm, des ailerons entre quelques tuyaux avec plus de grande taille peuvent être coupés pour réduire la distance entre les tuyaux pour éliminer la différence diagonale, et alors les ailerons peuvent être soudés. Quand l'inégalité de la rangée de tuyau dépasse la gamme permise, le cadre de portique peut être employé à corrigez la pression supérieure du cric.

2. Le joint plat de la rangée de tuyau est différent de celui d'un tuyau simple. Le joint de soudure d'un tuyau simple se rétrécit environ de 1-2mm après soudure, qui n'exerce aucun effet sur d'autres tuyaux. Mais la rangée de tuyau n'est pas identique, deux sections de soudage bout à bout de rangée de tuyau, si d'un côté à l'autre côté de l'ordre de la soudure, la soudure à l'extrémité du tuyau provoqué par la déformation est très grande. Par conséquent, avant le soudage bout à bout, le dégagement de bout de ce joint de soudure devrait être largement mesuré, et selon le bout le dégagement est classification trop petite, modérée, trop grande, si le bout le dégagement est trop grand ou trop petit, doit prendre la méthode de couper le tuyau, remplacée par un tuyau court modéré. Actuellement, dû au rétrécissement de la soudure, le tuyau avec un plus grand espace deviendra solderable. Afin de réduire la déformation de rétrécissement de la soudure de tuyau, la méthode de symétrie et la soudure croisée devraient être adoptées.

3. La partie plus inférieure du mur avant et arrière de refroidissement par l'eau a la sole de four (seau froid de cendre), et la partie supérieure du mur arrière de refroidissement par l'eau a l'angle de flamme, ainsi la taille du composant est plus grande et la forme est plus spéciale, ainsi il est difficile de combiner.

4. La boule de monopasse du tuyau arrière de mur de l'eau est différente d'autres tuyaux extérieurs de chauffage. Puisque le mur arrière de l'eau dans la boîte supérieure d'en-tête a un angle antidéflagrant, le nombre de tuyau de recourbement d'angle antidéflagrant est identique que ce du mur arrière de l'eau, afin d'augmenter la rigidité de l'angle antidéflagrant, il y a également un nombre considérable d'espacer le tuyau droit (plus type de four). À l'intersection de l'angle de flamme et du tuyau droit, la pièce en t en forme spéciale d'acier de fonte d'equidiameter (tuyau de trois-branche) est installée. Dans le tube droit et la jonction entre le réservoir allié supérieur est équipé de l'orifice Φ 5 millimètres ou passage calibré de Φ de 10 millimètres. De cette façon, plus du travail le tuyau coudé moyen favorise le refroidissement de l'angle de flamme, et une petite pièce du tuyau coudé moyen de travail s'assure que le tuyau droit et le tuyau incurvé ont la quantité correspondante d'expansion, afin de réduire l'effort interne, ainsi la difficulté du dépassement par les augmentations de boule.





Caractéristiques


1. Construction vigoureuse
2. de haute résistance
3. dimensions précises
4. finition anticorrosion





Avantages




1 Pour garantir le leakproofness du mur de four et réduire la fuite d'air de la chambre de combustion.
2 Pour réaliser le plein refroidissement par l'eau de la chambre de combustion, et le mur de l'eau de membrane d'accessoires de chaudière est avantage pour empêcher cokéfier dans l'état de la mise à feu supplémentaire.
3 La capacité de stockage thermique est petite, le chauffage de la chambre de combustion est rapide et le refroidissement est également rapide, qui pourrait raccourcir le temps de refroidissement du début de la chaudière et le four s'est arrêté.
4 Il est bon d'adopter le dessus a soutenu le mur refroidi à l'eau et il pourrait réduire la charge du cadre de chaudière, qui est avantage à surplomber.
5 Comparé aux tubes nus, le mur de l'eau de membrane améliore le pouvoir absorbant de la chaleur de tubes.
6 Le mur direct de l'eau de membrane de chaudière d'usine a pu améliorer le degré préliminaire de combinaison de pièces de chaudière et réduire la charge de travail d'installation.





Atelier


La chaleur récupèrent le tube de mur de membrane de chaudière, construction peinte de mur de l'eau 1
