Lieu d'origine: | Zhangjiagang, Jiangsu, Chine |
Nom de marque: | HD Boiler |
Certification: | ISO9001 , ASME , GradeA , SGS , EN ,TUV |
Numéro de modèle: | Personnalisation |
Quantité de commande min: | 1 réglé/place 10 tonnes |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Paquet navigable standard |
Délai de livraison: | 50-100days |
Conditions de paiement: | Western Union, L/C, T/T |
Capacité d'approvisionnement: | 500 tonnes/mois |
Condition: | Nouveau | Type: | Tubes de mur de Wter de chaudière |
---|---|---|---|
Spécifications: | Adapté aux besoins du client | Code de HS: | 3215960855 |
Étendue des applications: | Centrale, industrielle | Nom: | Panneau de mur de l'eau |
Surligner: | Panneaux de mur de l'eau de chaudière,Tubes de mur de l'eau de chaudière |

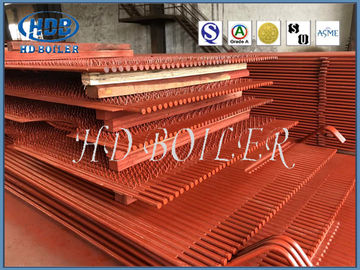

Hauts panneaux de mur standard efficaces de l'eau de chaudière d'ASME, tubes de mur de l'eau dans la chaudière
Description de panneaux de mur de l'eau
Habituellement étendu verticalement sur la surface intérieure du mur de four, il est principalement employé pour absorber la chaleur rayonnante de la flamme et de la fumée à hautes températures dans le four. C'est le type principal de la surface de chauffage évaporative de la chaudière moderne et également de la partie de base de la boucle de circulation de l'eau de la chaudière. En raison du refroidissement et le rôle protecteur de mur de four, par conséquent le nom.
Les murs de refroidissement par eau ont été à l'origine conçus pour ne pas être chauffés, mais pour refroidir le four de sorte qu'il ne soit pas endommagé à températures élevées. Plus tard, en raison de sa bonne fonction d'échange thermique, a graduellement remplacé le tambour pour devenir les parties de chauffage principales de la chaudière.
Une surface de chauffage évaporative composée de beaucoup de tuyaux parallèles est arrangée sur le mur intérieur du four de chaudière. Le rôle du mur de l'eau est d'absorber la chaleur rayonnante de la flamme ou de la fumée à hautes températures dans le four, de produire de la vapeur ou de l'eau chaude dans le tuyau, réduire la température du mur de four, et protège le mur de four. Dans la chaudière de grande capacité, la température de flamme est très haute et l'intensité du rayonnement thermique est très haute. La chaudière contient 40 à 50 pour cent ou plus de la chaleur absorbée par le mur de l'eau. Excepté quelques chaudières de petite capacité, les chaudières aquatubulaires modernes utilisent des murs de refroidissement par l'eau As la surface de chauffage évaporative principale.
Paramètre
Nom | Panneau de l'eau de membrane |
Matériel | Acier au carbone, alliage, acier inoxydable |
Taille de tube | Φ38 - 76 millimètres, ou au besoin |
Norme | OIN, ASME |
Modèle | Clouté |
Application | Istallable autour de la chambre de combustion de chaudière |
Types
mur de l'eau de Lumière-tuyau
Le mur de l'eau du tuyau léger se compose du tuyau d'acier général de chaudière. Très utilisé dans de petites et de capacité moyenne chaudières. Le degré d'étanchéité de disposition de mur de refroidissement par eau est mesuré par le rapport (s/d) entre le s de espacement du tuyau et le diamètre extérieur d du tuyau. La capacité de chaudière est petite, s/d est grand (1,5 | 2), taux d'utilisation en métal est haut, et la représentation protectrice du mur de four est pauvre, et le mur de four lourd est habituellement construit avec la brique réfractaire. Comme augmentations de capacité de chaudière, s/d diminue (1,1 | 1,2), taux d'utilisation en métal est bas, et le mur de four léger peut être adopté. Quand s/d<1>
Mur de l'eau de membrane
Une structure hermétique d'un mur de l'eau de membrane soudé par des tuyaux et des ailerons. Avantages : moins de fuite d'air dans le four ; Le mur de tuyau peut être adopté pour réduire la charge de la structure métallique et pour réduire le coût de la chaudière. Il est commode d'employer la structure suspendue et d'améliorer le système de dilatation thermique. Approprié à la grande production mécanisée, taux se réunissant élevé ; De petite capacité du stockage de chaleur, début de rapetissement et arrêter le temps. L'inconvénient est que le processus de fabrication est plus complexe. La grande capacité, la haute température et les chaudières à haute pression utilisent le mur de l'eau de membrane.
Application
Les murs de l'eau de chaudière sont des murs de membrane qui sont faits de tubes soudés ainsi qu'ou sans bande de métal dans l'intervalle. Ces murs forment la clôture de la chambre de combustion de charbon. Des tubes de mur de l'eau désigné également sous le nom de la section de vaporisateur ; ils contiennent de l'eau en grande partie en forme liquide qui s'évapore graduellement pendant qu'elle monte dans la chaudière.
Garantie
1. Une garantie d'an
2. Pièces de rechange disponibles au prix départ usine
3. Tension différente disponible
4. 100% examiné avant la livraison
5. Les clients d'aide à se préparer à la première construction, et peuvent également arranger machinent l'instruction sur place de l'installation et de la commission
6. Formez les opérateurs principaux ;
7. Examinez l'équipement ;
Certification
